:watermark(s.siteapi.org/a446854deb240df/watermark/dx21vsmrb1w88s0kg40kowsk4wkgcs,-1,-1,0,15,none)/s.siteapi.org/a446854deb240df/img/tcj1bue50dcg00ocs8g00skckgc00o "Электроды для сварки чугуна AG E NiCl ф3.2х350мм")
Электроды для сварки чугуна AG E NiCl ф3.2х350мм (тип ENi-Cl)
Стоимость указана за 1кг.
Вес пачки 2кг.
Электроды для сварки чугуна AG E NiCl - никелевые электроды, предназначенные для сварки, ремонта и заварки дефектов в отливках из серого чугуна, ковкого чугуна, литого чугуна и для сварки литых деталей с повышенной износостойкостью. Наплавленный металл обладает самой высокой пластичностью из всех электродов, предназначенных для сварки чугуна. Для выпрямления отливок.
Сварка электродом AG E NiCI производится на холодную или с незначительным подогревом и обеспечивает отличные результаты сварки даже при низких токах. Дуга получается плавной и интенсивной, с низким разбрызгиванием. Легкое удаление шлака.
Технические характеристики:
Код AG | NiCl322 |
Классификация | AWS A5.15: ENi-Cl |
Тип покрытия (обмазки) | Графитосодержащий |
| Диаметр, мм | 3,2 |
| Длина, мм | 350 |
| Вес пачки, кг | 2 |
| Род тока и полярность | AC / DC+ |
| Величина сварочного тока, А | 50 ÷ 70 |

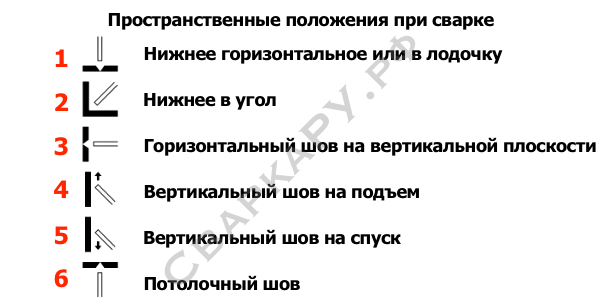

Пространственные положения при сварке | Все, кроме №5 |
Наплавленный металл: | |
Химический состав, % | 1,0 C / 0,5 Si / 0,35 Mn / 97,5 Ni / остальное Fe |
| Предел прочности, МПа | 450 |
| Предел текучести, МПа | 300 |
| Твердость, HB | 165 |
Применение:
- Электроды применяются для сварки чугунных картеров автомобилей и другого тонкостенного чугунного литья, когда не предъявляются требования к высоким прочностным свойствам наплавленного металла
- Ограничения - электроды не рекомендуется применять для чугунов с высоким содержанием серы и фосфора, замасленных и загрязненных чугунов, а также для заварки больших толщин
Инструкция по сварке
Сварку электродами рекомендуется выполнять на умеренных токах, на короткой дуге. Необходимо тщательно очистить место сварки от окалины и других загрязнений, сварку выполнять в продольном направлении, без поперечных колебаний электрода, длина сварного валика максимум 50мм (рекомендуется-толщина электрода х 10). Если нет опасности разрушения изделия в результате воздействия на него механических ударных нагрузок, например при незначительной толщине свариваемых деталей, рекомендуется проковать сварной валик, пока он имеет темно-красный цвет. Охлаждать изделие после сварки рекомендуется максимально медленно, в древесных опилках или теплом перлитном песке. Следующий валик можно наплавлять, когда изделие остынет до температуры ниже 65°C.
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
| Производитель | AG |
| Классификация | ENi-Cl |
| Тип покрытия (обмазки) | Графитосодержащий |
| Род тока и полярность | AC / DC+ |
| Диаметр электрода, мм | 3,2 |
| Для разнородных соединений | Да |
| Для чугуна | Да |
| Предел прочности, МПа | 450 |
| Предел текучести, МПа | 300 |
| Твердость | 165 HB |
