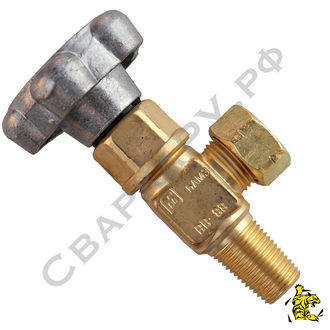

Вентиль водородный ВВ-88-03 W19.2 - СП21.8 LH 20МПа БАМЗ для малого баллона
Вентиль водородный ВВ-88-03 предназначен для установки на водородные баллоны стальные малого объема по ГОСТ 949, на давление до 20МПа (200кгс/см2).
Вентиль является запорным устройством баллона при наполнении, хранении и расходовании водорода.
Технические характеристики:
Код АЗА | 11451 |
Тип | Вентиль баллонный |
Газ | Водород |
Объем баллона (ГОСТ 949) | Малый до 12 л |
Входное соединение | Резьба наружная W19,2 |
Выходное соединение | Резьба наружная СП21,8х1/14 LH |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Диаметр условного прохода, мм | 4 |
Конструкция уплотнения | Сальниковая |
Материал корпуса | Латунь |
Рабочая температура, ℃ | от -50 до +60 |
Габаритные размеры, мм | 60 х 62 х 120 |
Масса, кг | 0,55 |
Рекомендации по установке вентиля ГОСТ 949:
- п.2.5. На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток
- п.2.5. Установка вентилей должна производиться с применением уплотнителя
- п.2.12. Перед ввинчиванием вентилей или установкой в горловины пробок, внутренняя поверхность баллонов должна быть очищена от стружки и отстающей окалины. Допускается тонкий прочный слой окислов, полученный при нормализации, а также отдельные пятна, вызванные способом очистки баллонов
- п.2.12. Баллоны малого объема, предназначенные для медицинского кислорода, а также по заказу потребителей, должны быть полностью очищены от окалины
- п.2.13. Баллоны для кислорода или водорода должны быть обезжирены, а без вентилей должны дополнительно обезжириваться у заказчика. В баллонах не допускается наличие воды и грязи
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Вентиль водородный ВВ-88-03 - Инструкция190 кб, 24 июня в 13:23
Производитель | АЗА |
Тип | Вентиль баллонный |
Для водорода | Да |
Объем баллона (ГОСТ 949) | Малый до 12л |
Входное соединение | Резьба наружная W19.2 |
Выходное соединение | Резьба наружная СП21.8х1/14 LH |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Конструкция уплотнения | Сальниковая |
