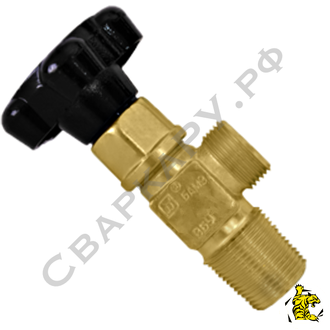

Вентиль углекислотный БАМЗ ВБУ W27.8 - G3/4 15МПа
Вентиль углекислотный ВБУ предназначен для установки на баллоны стальные среднего объема для углекислоты по ГОСТ 949, на давление до 15МПа (150кгс/см2).
Вентиль является запорным устройством баллона при наполнении, хранении и расходовании углекислого газа.
В вентиле углекислотном ВБУ применен клапан конический из нержавеющей стали 440-0100, повышающий срок службы вентиля при работе в среде углекислого газа.
Технические характеристики:
Код АЗА | 4201 |
Тип | Вентиль баллонный |
Газ | Углекислота |
Объем баллона (ГОСТ 949) | Средний от 20 до 50 л |
Входное соединение | Резьба наружная W27,8 |
Выходное соединение | Резьба наружная G3/4 |
Максимальное рабочее давление газа, МПа (кгс/см2) | 15 (150) |
Диаметр условного прохода, мм | 4 |
Конструкция уплотнения | Сальниковая |
Материал корпуса | Латунь |
Рабочая температура, ℃ | от -50 до +60 |
Габаритные размеры, мм | 62 х 62 х 120 |
Масса, кг | 0,55 |
Рекомендации по установке вентиля ГОСТ 949:
- п.2.5. На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток
- п.2.5. Установка вентилей должна производиться с применением уплотнителя
- п.2.12. Перед ввинчиванием вентилей или установкой в горловины пробок, внутренняя поверхность баллонов должна быть очищена от стружки и отстающей окалины. Допускается тонкий прочный слой окислов, полученный при нормализации, а также отдельные пятна, вызванные способом очистки баллонов
- п.2.12. Баллоны малого объема, предназначенные для медицинского кислорода, а также по заказу потребителей, должны быть полностью очищены от окалины
- п.2.13. Баллоны для кислорода или водорода должны быть обезжирены, а без вентилей должны дополнительно обезжириваться у заказчика. В баллонах не допускается наличие воды и грязи
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Вентиль углекислотный ВБУ - Инструкция246.9 кб, 24 июня в 07:34
| Для углекислоты | Да |
| Объем баллона (ГОСТ 949) | Средний от 20 до 50л |
| Входное соединение | Резьба наружная W27.8 |
| Выходное соединение | Резьба наружная G3/4 |
| Максимальное рабочее давление газа, МПа (кгс/см2) | 15(150) |
| Конструкция уплотнения | Сальниковая |
