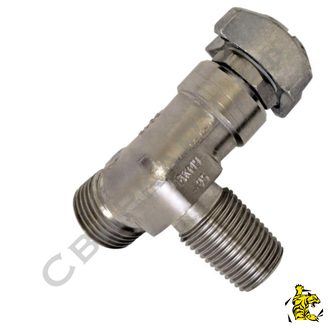

Вентиль кислородный БАМЗ ВКМУ-95 W19.2 - СП21.8 20МПа для малого баллона
Вентиль кислородный ВКМУ-95 предназначен для установки на кислородные баллоны стальные малого объема по ГОСТ 949, на давление до 20МПа (200кгс/см2), в том числе на баллоны, входящие в комплект дыхательной аппаратуры для горноспасателей.
Вентиль является запорным устройством баллона при наполнении, хранении и расходовании кислорода.
Вентиль кислородный ВКМУ-95 имеет фильтр на входе.
Вентиль может использоваться для сжатого воздуха, углекислоты, азота, инертных и других неагрессивных газов.
Технические характеристики:
Код АЗА | 3531 |
Тип | Вентиль баллонный |
Газ | Кислород Сжатый воздух Азот Инертные газы |
Объем баллона (ГОСТ 949) | Малый до 12 |
Входное соединение | Резьба наружная W19,2 |
Выходное соединение | Резьба наружная СП21,8х1/14 |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Диаметр условного прохода, мм | 2 |
Конструкция уплотнения | Сальниковая |
Фильтр на входе | Да |
Материал корпуса | Латунь |
Рабочая температура, ℃ | от -50 до +60 |
Габаритные размеры, мм | 100 х 65 х 90 |
Масса, кг | 0,27 |
Рекомендации по установке вентиля ГОСТ 949:
- п.2.5. На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток
- п.2.5. Установка вентилей должна производиться с применением уплотнителя (Внимание! Из правил ТБ ВНИИАВТОГЕНМАШ 1989 п.6.3.8. Вентили кислородных баллонов должны быть ввернуты на свинцовом глете марок 1 и 2 по ГОСТ 5539-73*. Применение для этой цели пакли, льна и тому подобных материалов запрещается. Дистиллированная вода, на которой замешивается глет, не должна содержать следов жира.)
- п.2.12. Перед ввинчиванием вентилей или установкой в горловины пробок, внутренняя поверхность баллонов должна быть очищена от стружки и отстающей окалины. Допускается тонкий прочный слой окислов, полученный при нормализации, а также отдельные пятна, вызванные способом очистки баллонов
- п.2.12. Баллоны малого объема, предназначенные для медицинского кислорода, а также по заказу потребителей, должны быть полностью очищены от окалины
- п.2.13. Баллоны для кислорода или водорода должны быть обезжирены, а без вентилей должны дополнительно обезжириваться у заказчика. В баллонах не допускается наличие воды и грязи
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Вентиль кислородный ВКМУ-95 - Инструкция194.4 кб, 23 июня в 08:17
| Производитель | АЗА |
| Тип | Вентиль баллонный |
| Для азота | Да |
| Для аргона | Да |
| Для воздуха сжатого | Да |
| Для гелия | Да |
| Для кислорода | Да |
| Для углекислоты | Да |
| Объем баллона (ГОСТ 949) | Малый до 12л |
| Входное соединение | Резьба наружная W19.2 |
| Выходное соединение | Резьба наружная СП21.8х1/14 |
| Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
| Конструкция уплотнения | Сальниковая |
| Фильтр на входе | Да |
| Малый габарит | Да |
