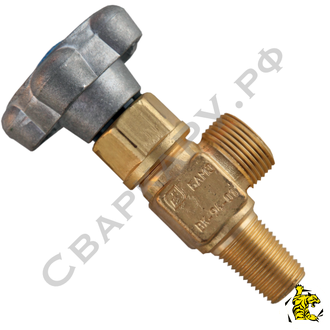

Вентиль кислородный БАМЗ ВК-94-01-07 W19.2 - G3/4 20МПа для малого баллона
Вентиль кислородный ВК-94-01-07 предназначен для установки на кислородные баллоны стальные среднего объема по ГОСТ 949, на давление до 20МПа (200кгс/см2).
Вентиль является запорным устройством баллона при наполнении, хранении и расходовании кислорода.
Вентиль может использоваться для сжатого воздуха, азота, инертных и других неагрессивных газов.
Примечание от производителя: Не рекомендуется использование вентиля ВК-94-01-07 для углекислоты (для работы на углекислом газе используйте вентиль ВБУ-03).
Технические характеристики:
Код АЗА | 5911 |
Тип | Вентиль баллонный |
Газ | Кислород Сжатый воздух Азот Инертные газы |
Объем баллона (ГОСТ 949) | Малый до 12 л |
Входное соединение | Резьба наружная W19,2 |
Выходное соединение | Резьба наружная G3/4 |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Диаметр условного прохода, мм | 4 |
Конструкция уплотнения | Сальниковая |
Материал корпуса | Латунь |
Рабочая температура, ℃ | от -50 до +60 |
Габаритные размеры, мм | 60 х 62 х 120 |
Масса, кг | 0,5 |
Рекомендации по установке вентиля ГОСТ 949:
- п.2.5. На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток
- п.2.5. Установка вентилей должна производиться с применением уплотнителя (Внимание! Из правил ТБ ВНИИАВТОГЕНМАШ 1989 п.6.3.8. Вентили кислородных баллонов должны быть ввернуты на свинцовом глете марок 1 и 2 по ГОСТ 5539-73*. Применение для этой цели пакли, льна и тому подобных материалов запрещается. Дистиллированная вода, на которой замешивается глет, не должна содержать следов жира.)
- п.2.12. Перед ввинчиванием вентилей или установкой в горловины пробок, внутренняя поверхность баллонов должна быть очищена от стружки и отстающей окалины. Допускается тонкий прочный слой окислов, полученный при нормализации, а также отдельные пятна, вызванные способом очистки баллонов
- п.2.12. Баллоны малого объема, предназначенные для медицинского кислорода, а также по заказу потребителей, должны быть полностью очищены от окалины
- п.2.13. Баллоны для кислорода или водорода должны быть обезжирены, а без вентилей должны дополнительно обезжириваться у заказчика. В баллонах не допускается наличие воды и грязи
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Вентиль кислородный ВК-94-01-07 БАМЗ - Инструкция398.9 кб, 24 июня в 11:03
| Производитель | АЗА |
| Тип | Вентиль баллонный |
| Для аргона | Да |
| Для воздуха сжатого | Да |
| Для кислорода | Да |
| Объем баллона (ГОСТ 949) | Малый до 12л |
| Входное соединение | Резьба наружная W19.2 |
| Выходное соединение | Резьба наружная G3/4 |
| Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
| Конструкция уплотнения | Сальниковая |
