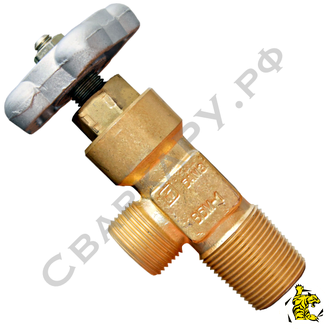

Вентиль газовый мембранный БАМЗ ВБМ-1 W27.8 - G3/4 20МПа Ar, He, N2
Вентиль газовый мембранный ВБМ-1 предназначен для установки на баллоны стальные среднего объема по ГОСТ 949, на давление до 20МПа (200кгс/см2), для инертных газов (азота, аргона, гелия и т.д.) и других неагрессивных газов.
Вентиль баллонный мембранный является запорным устройством баллона при заполнении, хранении и отборе газа.
Вентиль газовый мембранный ВБМ-1:
- Благодаря применению гибких разделительных мембран из бронзы, обеспечивается абсолютная герметичность к внешней среде, при любом положении клапана, а также увеличенный ресурс работы вентиля
Изготавливаются по ТУ 3645-043-05785477-01
Соответствует требованиям ГОСТ 12.2.008-75 «Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытий. Требования безопасности»
Технические характеристики:
Код АЗА | 3701 |
Тип | Вентиль баллонный |
Газ | Азот Аргон Аоздух сжатый Гелий |
Объем баллона (ГОСТ 949) | Средний от 20 до 50 л |
Входное соединение | Резьба наружная W27,8 |
Выходное соединение | Резьба наружная G3/4 |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Диаметр условного прохода, мм | 4 |
Конструкция уплотнения | Мембранная |
Материал корпуса | Латунь |
Рабочая температура, ℃ | от -40 до +50 |
Габаритные размеры, мм | 62 х 62 х 130 |
Масса, кг | 0,65 |
Рекомендации по установке вентиля ГОСТ 949:
- п.2.5. На вентиле, ввинченном в горловину баллона, должно оставаться 2-5 запасных ниток
- п.2.5. Установка вентилей должна производиться с применением уплотнителя
- п.2.12. Перед ввинчиванием вентилей или установкой в горловины пробок, внутренняя поверхность баллонов должна быть очищена от стружки и отстающей окалины. Допускается тонкий прочный слой окислов, полученный при нормализации, а также отдельные пятна, вызванные способом очистки баллонов
- п.2.12. Баллоны малого объема, предназначенные для медицинского кислорода, а также по заказу потребителей, должны быть полностью очищены от окалины
- п.2.13. Баллоны для кислорода или водорода должны быть обезжирены, а без вентилей должны дополнительно обезжириваться у заказчика. В баллонах не допускается наличие воды и грязи
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Вентиль газовый мембранный ВБМ-1 - Инструкция292.7 кб, 25 июня в 10:14
Производитель | АЗА |
Тип | Вентиль баллонный |
Для азота | Да |
Для аргона | Да |
Для воздуха сжатого | Да |
Для гелия | Да |
Объем баллона (ГОСТ 949) | Средний от 20 до 50л |
Входное соединение | Резьба наружная W27.8 |
Выходное соединение | Резьба наружная G3/4 |
Максимальное рабочее давление газа, МПа (кгс/см2) | 20 (200) |
Конструкция уплотнения | Мембранная |
