Установка плазменной резки SMART PLASMA 105
Установка плазменной резки SMART PLASMA 105

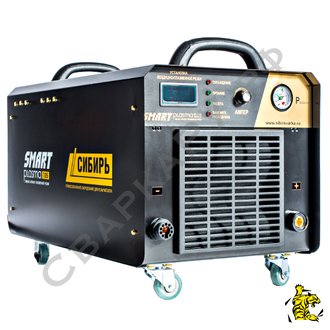

Установка плазменной резки SMART PLASMA 105 (380В,105А,ПН100%,max35мм,46кг) ЧПУ версия +плазматрон 15м

Артикул: SMARTPLASMA105
540000

Установка плазменной резки SMART PLASMA 105 - совершенно новый, полностью цифровой аппарат, подходящий для резки любых электропроводящих металлов, в том числе низкоуглеродистой, углеродистой, нержавеющей стали, алюминия, меди, латуни, и кардинально отличающийся от выпускаемых ранее на Томском Заводе Силовой Электроники. Этот аппарат не имеет аналогов и является единственным разработанным и произведённым в России полностью цифровым источником плазмы.

Новая система управления плазмы позволяет реализовать множество уникальных функций источника как в ручных, так и механизированных системах ЧПУ.


Напряжение сети - 3х380 В

Максимальный ток резки - 105 А (ПН 100 %)

Максимальная толщина разрезаемого металла - 35 мм

Максимальная потребляемая мощность - 24 кВт

Масса аппарата - 46 кг

Гарантийный срок на аппарат - 24 месяца

Установка плазменной резки SMART PLASMA 105:

  • Установка плазменной резки SMART PLASMA 105Встроенный датчик расхода воздуха - контролирует и автоматически корректирует расход воздуха через сопло плазмотрона при колебаниях давления в ресивере компрессора. Предупреждает о возникновении нештатных ситуаций при подаче воздуха в плазму. Кроме этого, датчик косвенно контролирует качество воздуха, используемого для формирования плазменной струи, т.к. работа на загрязнённом воздухе значительно ускоряет выгорание расходных материалов и приводит к резкому увеличению конусности при резке

  • Автоматический воздушный клапан – обеспечивает поддержание расхода воздуха через плазмотрон в объеме, требующемся по технологии резки для выполнения производственного задания
  • Технология плавного розжига дуги - за счет применения технологии цифровой обработки данных реализована функция контроля всех стадий формирования дежурной и рабочей дуги. В следствие чего повышается срок службы расходных материалов, а также появляется возможность контролировать такие скрытые (в аналоговых источниках плазмы) параметры как динамику изменения сопротивления при отрыве катода от сопла и формирования дежурной дуги. По этой динамике возможно с высокой точностью определять степень износа катода и предсказывать его оставшееся время службы

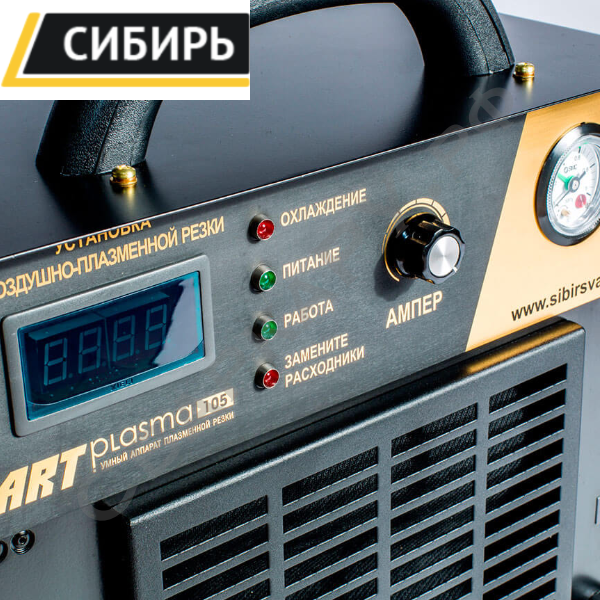

  • ТУстановка плазменной резки SMART PLASMA 105ехнология автоматического предупреждения выхода из строя катода - страхует от взрывного разрушения катода в случае его несвоевременной замены, что позволяет избежать незапланированных расходов на смену сгоревших деталей плазмотрона. Эта функция основана на данных из предыдущего пункта и выглядит для оператора в виде индикатора на передней панели источника, который отображает состояние расходных материалов плазмотрона на текущий момент. В случае обнаружения выхода из строя расходных материалов, светодиод начинает гореть, и работа аппарата автоматически блокируется. После смены расходных материалов светодиод гаснет

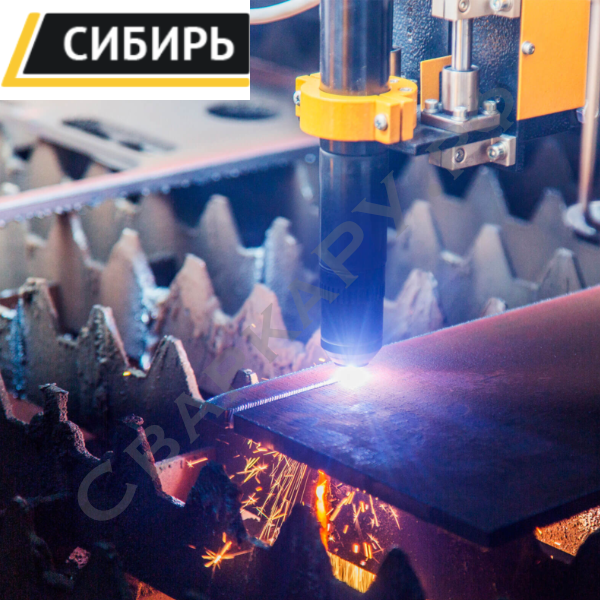

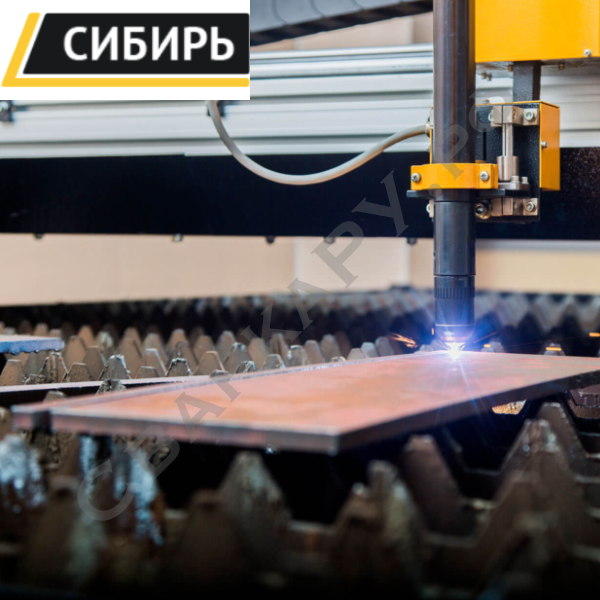

  • Автонастройка параметров резки на станке – одна из наиболее полезных функций Smart источника и станка. Эта функция настраивает все параметры станка под заданную толщину металла, указываемую резчиком в программе ЧПУ перед началом работы. У станков без этой функции, обязанность знать технологические параметры резки для каждой толщины металла каждым соплом – возложена на оператора станка. В случае его незнания правильных параметров или ошибки – станок будет либо не прорезать качественно металл (брак), либо резать с большим конусом, либо сжигать чрезмерное количество расходных материалов. В случае же Smart источника и станка – оператору более не требуется в совершенстве владеть технологией плазменной резки, все нужные настройки станок сделает сам
  • Установка плазменной резки SMART PLASMA 105Дополнительный датчик контроля температуры и влажности воздуха - позволяет автоматике станка оценивать условия, при которых выполняется плазменная резка с целью обеспечения максимально возможного качества резки
  • Автоматическое изменение силы тока – функция позволяет менять силу тока плазменной дуги, не только в ручном режиме, но и в автоматическом. Система ЧПУ будет автоматически поднимать ток на фиксированный процент в зависимости от радиуса отверстия и толщины металла. Наличие данной характеристики повышает качество вырезаемых отверстий и снижает их конусность
  • Проактивная диагностика корректности технологического процесса - система ЧПУ может сообщать об отклонении от технологического оптимума при резке металла и возможном появлении брака. Более того, оборудование всегда на связи с центром поддержки клиентов «СИБИРЬ», что помогает быстро выявить и устранить причину нарушения процесса. Другими словами, приобретая оборудование, вы бесплатно получаете дополнительную, но немаловажную, опцию - дистанционное обслуживание. Суть ее заключается в выявлении и устранении проблем удаленно, иногда даже не останавливая рабочий процесс. Это в значительной мере экономит время и ресурсы, потраченные на диагностику нештатной ситуации


Область применения:

  • Тяжелое машиностроение

  • Судостроение

  • Строительство

  • Промышленное производство

  • Металлоконструкции

  • Арендуемые парки оборудования

  • Трубы и трубопроводы

  • Горношахтное оборудование


Технические характеристики:

ТипИнверторный аппарат плазменной резки
Напряжение сети, В3х 380
Частота сети, Гц
50
Диапазон регулировки тока, А30 ÷ 105
Продолжительность нагрузки на максимальном токе (с фильтром), %100 (100)
Максимальная толщина разрезаемого металла, мм35
Максимальная толщина разрезаемого металла с краю ручным плазматроном, мм50
Максимальная потребляемая мощность, кВт24
Рабочее давление компрессора, атм8,2 ÷ 10
Расход воздуха, л/мин250
Габариты ДхШхВ, мм480 х 388 х 669
Масса аппарата, кг46
Рабочая температура, ℃от -20 до +40
Степень защитыIP 23
Гарантийный срок на аппарат, мес.24
Гарантийное и послегарантийное обслуживаниеСобственный авторизованный СЦ в Хабаровске


Состав комплекта:

  • Установка плазменной резки SMART PLASMA 105 - 1 шт
  • Плазматрон Thermacut L15м с разъемом Central - 1 шт
  • Кабель заземления с зажимом заземления - 1 шт
  • Фильтр-регулятор - 1 шт
  • Евроразъем - 1 шт
  • Быстросъем - 1 шт
  • Шланг воздушный - 1 шт
  • Фильтр пылеулавливающий класса G2  - 2 шт
  • Инструкция - 1 шт


Установка плазменной резки SMART PLASMA 105 сделана на Томском заводе силовой электроники, г.Томск, Россия.

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Производитель Сибирь
Напряжение питания, В 3х380
Максимальный ток резки, А 140
Максимальная толщина разрезаемого металла, мм 50
Для ручной резки Да
Для автоматизированной резки Да
Тип поджига пилотной дуги Бесконтактный высокочастотный
Морозоустойчивость электронных компонентов (гарантированная стабильная работоспособность), ℃ -20
