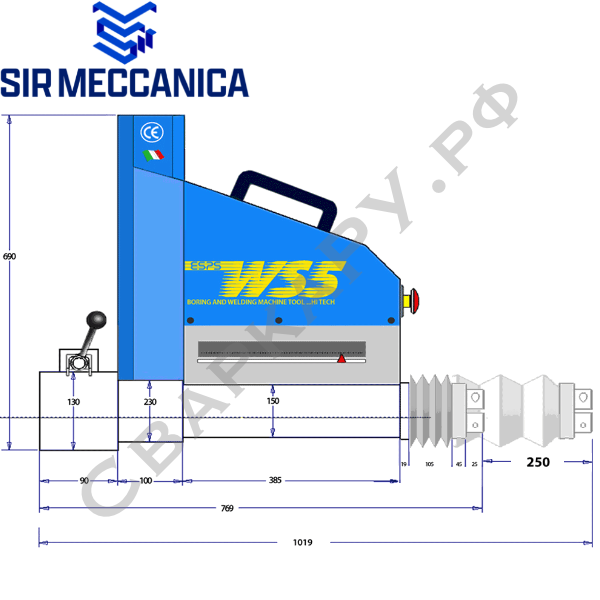

Станок расточно-наплавочный Sir Meccanica WS5
Станок расточно-наплавочный SirMeccanica WS5 расточка ф180-1000мм наплавка ф100-1000мм
Станок расточно-наплавочный SirMeccanica WS5 расточка ф180-1000мм наплавка ф100-1000мм
Станок расточно-наплавочный SirMeccanica WS5 расточка ф180-1000мм наплавка ф100-1000мм

Станок расточно-наплавочный Sir Meccanica WS5 расточка ф180-1000мм наплавка ф100-1000мм

Артикул: WS5
0

Станок расточно-наплавочный Sir Meccanica WS5 предназначен для восстановления изначальных размеров изношенных отверстий. Обладает высокой точностью обработки, компактностью, прочностью, безопасен при эксплуатации.

Станок работает на объекте с предельной точностью, ремонтируя отверстия и шарнирные соединения больших и маленьких агрегатов, разборка которых могла бы привести к простою и необходимости транспортировки оборудования до ремонтной мастерской и обратно.


Согласно данным статистики использование станков серии WS сокращает время ремонта на 85%.


Станок расточно-наплавочный Sir Meccanica WS5 в одном монтаже, непосредственно  на детали, выполняет:

  • расточку
  • наплавку - внутренняя и наружная

Станок расточно-наплавочный SirMeccanica WS5 расточка ф180-1000мм наплавка ф100-1000мм

Станок расточно-наплавочный SirMeccanica WS Сертифицированный тест на стали C45Сертифицированный тест на стали C45
Диаметрммф300ф900
Глубина резкимм

4 в радиусе

8 в диаметре

2 в радиусе

в диаметре

Скорость подачимм/мин8
4


Станок расточно-наплавочный Sir Meccanica WS5:

  • Обширная область примененияСтанок расточно-наплавочный SirMeccanica WS
  • Отсутствие расходов на транспортировку
  • Сокращение времени на обработку
  • Снижение затрат на ремонт
  • Высокая надежность оборудования
  • Борштанги с коническим самоцентрирующимся соединением - инновационная система конического самоцентрирующегося соединения, которая, несмотря на число элементов и их протяженность по длине, обеспечивает высочайшую точность и качество соосного расположения, взаимозаменяемость, высокую прочность и долгий срок службы, легкость монтажа и демонтажа борштанги. Система обладает огромным преимуществом в случае непрерывного монтажа и демонтажа борштанги, а также гарантирует оптимальный контроль степени сопряжения и запрессовки соединяемых поверхностей борштанги
  • Имеет запатентованную инновационную систему передачи вращения - геликоидальный редуктор-привод червячной пары
  • Механизмы изготовлены из прочной марки стали 16 CrNi4 для достижения высокой производительности, повышенного уровня эксплуатации и низкого уровня шума
  • Шестерни изготовлены методом литья из чугуна G20 и установлены на втулки из антифрикционной бронзы с добавлением G-CuSn12 с целью увеличения срока эксплуатации и как следствие – повышения производительности
  • Корпуса и фланцы изготовлены из литейного чугуна G20 UNI 5007
  • Используемые детали, такие как, конические роликовые, радиальные шариковые подшипники, сальники, прокладки и смазочные материалы подобраны таким образом, чтобы обеспечить оптимальное функционирование оборудования, а значит – и высокий уровень качества обработки
  • Для обеспечения  безопасности и предохранения двигателя вращения от чрезмерных нагрузок в случае неправильной установки параметров, а также стабильности работы станка при выполнении обработок был разработан и внедрен пульт - электронная контрольная панель управления
  • Станок расточно-наплавочный SirMeccanica WS Контрольная электронная панель управленияЭлектронная система позволяет снижать пропорционально и в автоматическом режиме скорость подачи до достижения максимального предела нагрузки двигателя вращения,  уменьшая тем самым рабочую нагрузку динамично, без превышения защитного предела
  • Благодаря световому индикатору нагрузки  STP, находящемуся на лицевой стороне панели, в течение всего процесса обработки возможно контролировать нагрузку двигателя вращения, что в свою очередь позволяет оптимально выбирать  параметры обработки (скорость вращения и скорость подачи) с учетом твёрдости материала, типа установленного резца, диаметра обработки и объёма срезаемого материала
  • Автоматический выбор сетевого напряжения 110-220В 50/60 Гц, без использования трансформатора или преобразователя напряжения

  • ESPS® - электронная система синхронизации мощности обоих двигателей
  • Мощность моторов позволяет контролировать различные ситуации, в частности, точность линейности перемещения,  устойчивость к нагрузкам, управления нагрузками с повышенной инерцией
  • Мотор: постоянные откалиброванные магниты из феррита высокой коэрцитивной силы; коллектор с улучшенным контактом для достижения высокой точности; тахогенератор постоянного тока с 4-мя полюса с редкоземельными магнитами, встроенный в двигатель; степень защиты IP54; ротор с наклонными пазами для наибольшей линейности при низких скоростях
  • Изготовлен в Италии


Станок расточно-наплавочный SirMeccanica WSОбласть применения:

  • Спецтехника
  • Судоремонт
  • Судостроение
  • Промышленность
  • Железная дорога
  • Энергетика
  • Нефтегазовая отрасль
  • Автотранспорт



Технические характеристики:

Код Sir MeccanicaWS5
ТипСтанок расточно-наплавочный
Напряжение сети, В1х110 ÷ 220 50/60 Гц
Потребляемая мощность, Вт800

Диаметр расточки, в том числе и глухих отверстий, мм

180 ÷ 1000
Диаметр расточки при помощи доп.комплекта, мм-


Торцевание, проточка под стопорные кольца, обработка внутренних поверхностей при помощи доп.комплекта, мм

KIT 2000: ф100 ÷ 1000

Диаметр внутренней наплавки, в том числе и глухих отверстий, мм

100 ÷ 1000

Диаметр внешней наплавки, мм

20 ÷ 250

Сверление при помощи доп.инструмента, мм -
Нарезание резьбы метчиком при помощи доп.инструмента, мм -
Технология наплавкиСпиральная непрерывная
Длина хода
Неограниченная с шагом 260 мм
Длина сборно-разборной борштанги, мм3000 (2 секции: 1135 / 2000мм)
Диаметр борштанги, мм80
Двигатель вращенияDC нормы CE
Двигатель подачиDC нормы CE
Система подачиЭлектромеханическая
Крутящий момент, Нм1700
Максимальная скорость вращения, об/мин100
Подача за один оборот, мм/об0 ÷ 0,3
Максимальная скорость подачи, мм/мин66
Объем срезаемого металла, см3/мин95
Вес станка, кг
55
Гарантийный срок, мес24
Гарантийное и послегарантийное обслуживаниеСобственный авторизованный СЦ в Хабаровске


Рекомендуемые параметры сварочного аппарата:

В стандартный комплект поставки входит всё, что необходимо для выполнения наплавки (сопла, наконечники для проволоки, держатели наконечника для наплавки, удлинители держателей наконечника для наплавки, телескопический наплавочный вал, переходной кабель к сварочному полуавтомату с евроразъёмом), кроме сварочного полуавтомата и газового оборудования (баллоны, смеситель, редукторы).


Завод-изготовитель Sir Meccanica рекомендует использовать полуавтоматы, отвечающие условию: ПВ=100 %, при сварочном токе 120 140А , имеющие "евроразъём" и обеспечивающие стабильную, непрерывную подачу проволоки.
Рекомендуемые сварочные газовые смеси: К15 состоит из 85% Ar + 15% CO2 или К25 состоит из 75% Ar+25%CO2Если нет возможности приобрести готовую смесь, то можно применять смеситель газа и смешивать на месте

Диаметр сварочной проволоки 0.8мм и 1.0мм.


Станок расточно-наплавочный Sir Meccanica WS2 Plus сделан на заводе SIR MECCANICA S.p.A. - Viale Europa 37 - 88100 Catanzaro - Italia

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Тип Станок расточно-наплавочный
Диаметр борштанги, мм 80
Диаметр расточки, мм 180 - 1000
Диаметр внутренней наплавки, мм 100 - 1000
Диаметр внешней наплавки, мм 20 ÷ 250
Шаг прохода, мм 260
