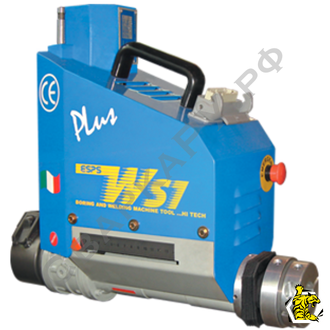

Станок расточно-наплавочный SirMeccanica WS1 Plus расточка ф37-180мм наплавка ф25-250мм
Станок расточно-наплавочный SirMeccanica WS1 Plus расточка ф37-180мм наплавка ф25-250мм
Станок расточно-наплавочный SirMeccanica WS1 Plus расточка ф37-180мм наплавка ф25-250мм

Станок расточно-наплавочный Sir Meccanica WS1 Plus расточка ф37-180мм наплавка ф25-250мм

Артикул: WS1P
0

Станок расточно-наплавочный Sir Meccanica WS1 Plus предназначен для восстановления изначальных размеров изношенных отверстий. Обладает высокой точностью обработки, компактностью, прочностью, безопасен при эксплуатации.

Станок работает на объекте с предельной точностью, ремонтируя отверстия и шарнирные соединения больших и маленьких агрегатов, разборка которых могла бы привести к простою и необходимости транспортировки оборудования до ремонтной мастерской и обратно.


Станок расточно-наплавочный Sir Meccanica WS1 Plus в одном монтаже, непосредственно  на детали, выполняет:

  • Расточку
  • Наплавку
  • Торцевание*
  • Токарную обработку*
  • Нарезание канавок*

*Требуется дополнительный комплект SM Turning KIT 2000


Станок расточно-наплавочный Sir Meccanica WS1 Plus:

  • Станок расточно-наплавочный Sir Meccanica WS1 PlusМеханизмы станка изготовлены из прочной марки стали 16 CrNi4 для достижения высокой производительности, повышенного уровня эксплуатации и низкого уровня шума
  • Шестерни изготовлены методом литья из чугуна G20 и установлены на втулки из антифрикционной бронзы с добавлением G-CuSn12 для увеличения срока эксплуатации
  • Корпуса и фланцы изготовлены из литейного чугуна G20 UNI 5007
  • Дисплей  отображения скорости R.P.M. обоих двигателей (вращения/подачи)

  • Световой индикатор Led направления (вращения/подачи)

  • Переключатель направления подачи(лево/право)

  • Переключатель направления вращения (по/против часовой стрелки)

  • Потенциометр со шкалой из 10-и позиций и с блокировкой на определённой позиции

  • Кнопка Rapid для быстрого подвода и отвода

  • Световой индикатор нагрузки STP помогает контролировать нагрузку двигателя вращения и оптимально выбирать  параметры обработки с учетом твёрдости материала, типа установленного резца, диаметра обработки и объёма срезаемого материала
  • ESPS® - электронная система синхронизации мощности обоих двигателей
  • Тахогенератор постоянного тока с 4-мя полюса с редкоземельными магнитами, встроенный в двигатель
  • Автоматический выбор сетевого напряжения 110-220В 50/60 Гц, без использования трансформатора или преобразователя напряжения
  • Высокая надежность оборудования

SM Efficiency - станки серии WS сокращают время ремонта до 85%SM Efficiency - станки серии WS сокращают время ремонта до 85%:

  • Обширная область применения
  • Отсутствие расходов на транспортировку
  • Сокращение времени на обработку
  • Снижение затрат на ремонт


SM Heavy Duty Gear - долговечная и надежная конструкция станка

SM Heavy Duty Gear - долговечная и надежная конструкция станка:

  • Имеет запатентованную инновационную систему передачи вращения - геликоидальный редуктор-привод червячной пары
  • Используемые детали, такие как, конические роликовые, радиальные шариковые подшипники, сальники, прокладки и смазочные материалы подобраны таким образом, чтобы обеспечить оптимальное функционирование оборудования, а значит – и высокий уровень качества обработки

SM Might Device - мощные и надежные моторы со степенью защиты IP54

SM Might Device - мощные и надежные моторы со степенью защиты IP54:

  • Мощность моторов позволяет контролировать различные ситуации, в частности, точность линейности перемещения,  устойчивость к нагрузкам, управления нагрузками с повышенной инерцией
  • Постоянные откалиброванные магниты из феррита высокой коэрцитивной силы, коллектор с улучшеным контактом для достижения  высокой точности
  • Ротор с наклонными пазами для наибольшей линейности при низких скоростях

SM Self Conic - борштанги с коническим самоцентрирующимся соединениемSM Self Conic - борштанги с коническим самоцентрирующимся соединением:

  • Инновационная система конического самоцентрирующегося соединения, которая, несмотря на число элементов и их протяженность по длине, обеспечивает высочайшую точность и качество соосного расположения, взаимозаменяемость, высокую прочность и долгий срок службы, легкость монтажа и демонтажа борштанги
  • Система обладает огромным преимуществом в случае непрерывного монтажа и демонтажа борштанги, а также гарантирует оптимальный контроль степени сопряжения и запрессовки соединяемых поверхностей борштанги

SM True Linear Shaft - исключительно прочные и прецизионно линейные борштангиSM True Linear Shaft - исключительно прочные и прецизионно линейные борштанги:

  • Иготовлены с особой тщательностью, с отклоненнием в малую долю от миллиметра
  • Повергнуты упрочнению для увеличения срока службы и обеспечения безупречных соосных расточных операций
  • Выдерживают долгие и тяжелые циклы рабочих процессов
  • Надежная монолитная система фиксации при увеличении рабочей длины дополнительными секциями штанг


SM Smart Digital - электронная система контроля процессовSM Smart Digital - электронная система контроля процессов:

  • Позволяет снижать пропорционально и в автоматическом режиме скорость подачи до достижения максимального предела нагрузки двигателя вращения,  уменьшая тем самым рабочую нагрузку динамично, без превышения защитного предела
  • Диагностический дисплей с числовой индикацией функционального состояния панели управления и двигателя,
  • а также с диагностикой аномалий

SM Safe Patrol - высокая степень безопасности при выполнения работ

SM Safe Patrol - высокая степень безопасности при выполнения работ:

  • Обеспечение безопасности и предохранения двигателя вращения от чрезмерных нагрузок в случае неправильной установки параметров, а также обеспечение стабильности работы станка при выполнении обработок
  • Индикатор нагрузки STP, мигая, оповещает о сверхнагрузке с последующим акустическим сигналом и выключением панели для предохранения двигателей
  • Аварийный выключатель для блокировки и немедленого выключения станка

SM Wheeled Strong Box - прочный стальной транспортный контейнер на колесахSM Wheeled Strong Box - прочный стальной транспортный контейнер на колесах:

  • Надежная система фиксации станка
  • Отдельная секция для хранения сборно-разборных борштанг
  • Отдельная секция для дополнительных пренадлежностей и аксессуаров
  • Рукоятка и колеса для удобной транспортировки


SM Turning KIT 2000 - дополнительный токарный комплект

SM Turning KIT 2000 - дополнительный токарный комплект (приобретается отдельно) для торцевания, проточки канавок под стопорные кольца, обработки внешних поверхностей:

  • Позволяет выполнять множество различных операций, таких как: торцевание, наружная и внутренняя токарная обработка, расточка, нарезание внутренних и торцевых канавок
  • Обладает модульной системой установки инструмента, что позволяет обрабатывать большой диапазон диаметров

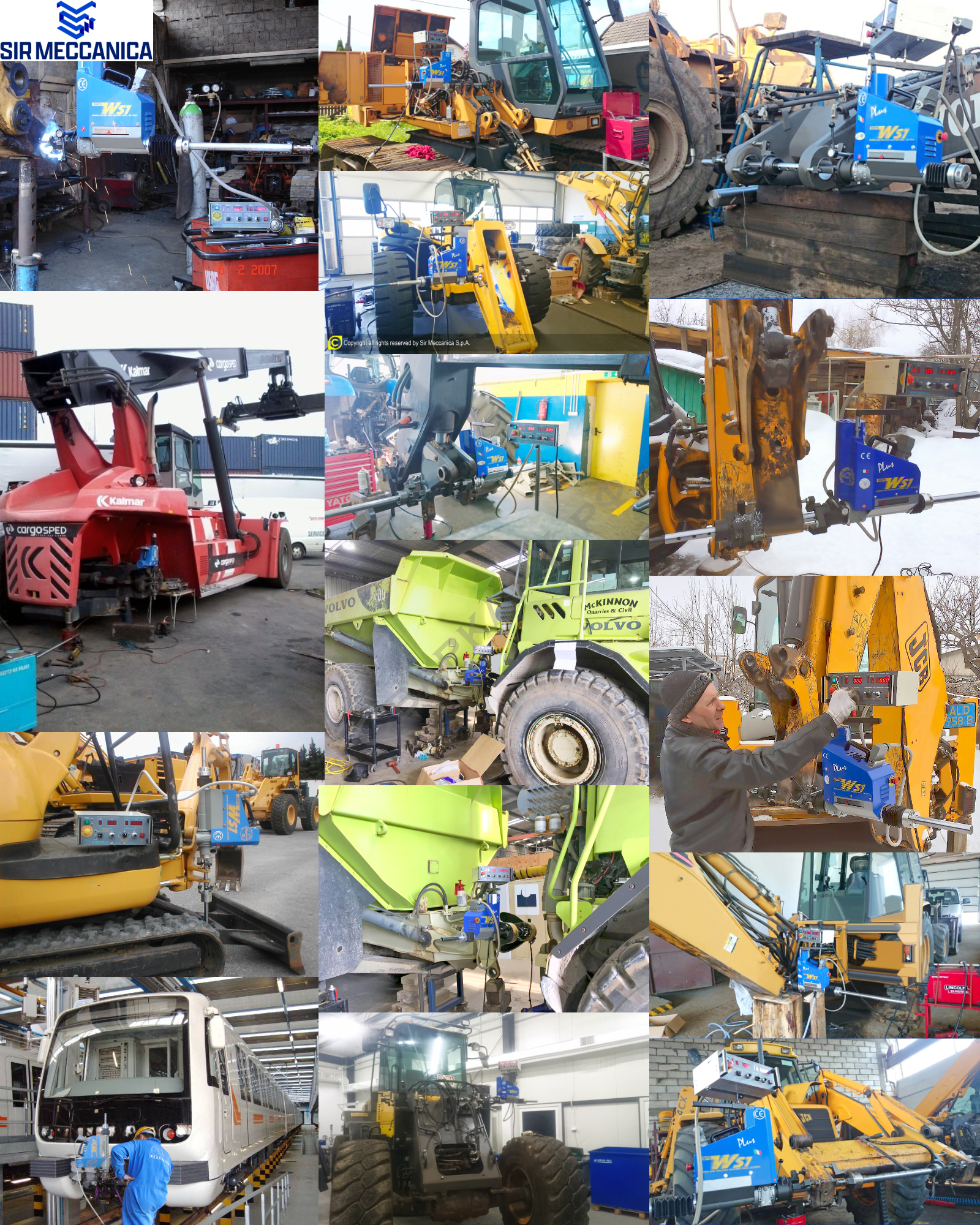

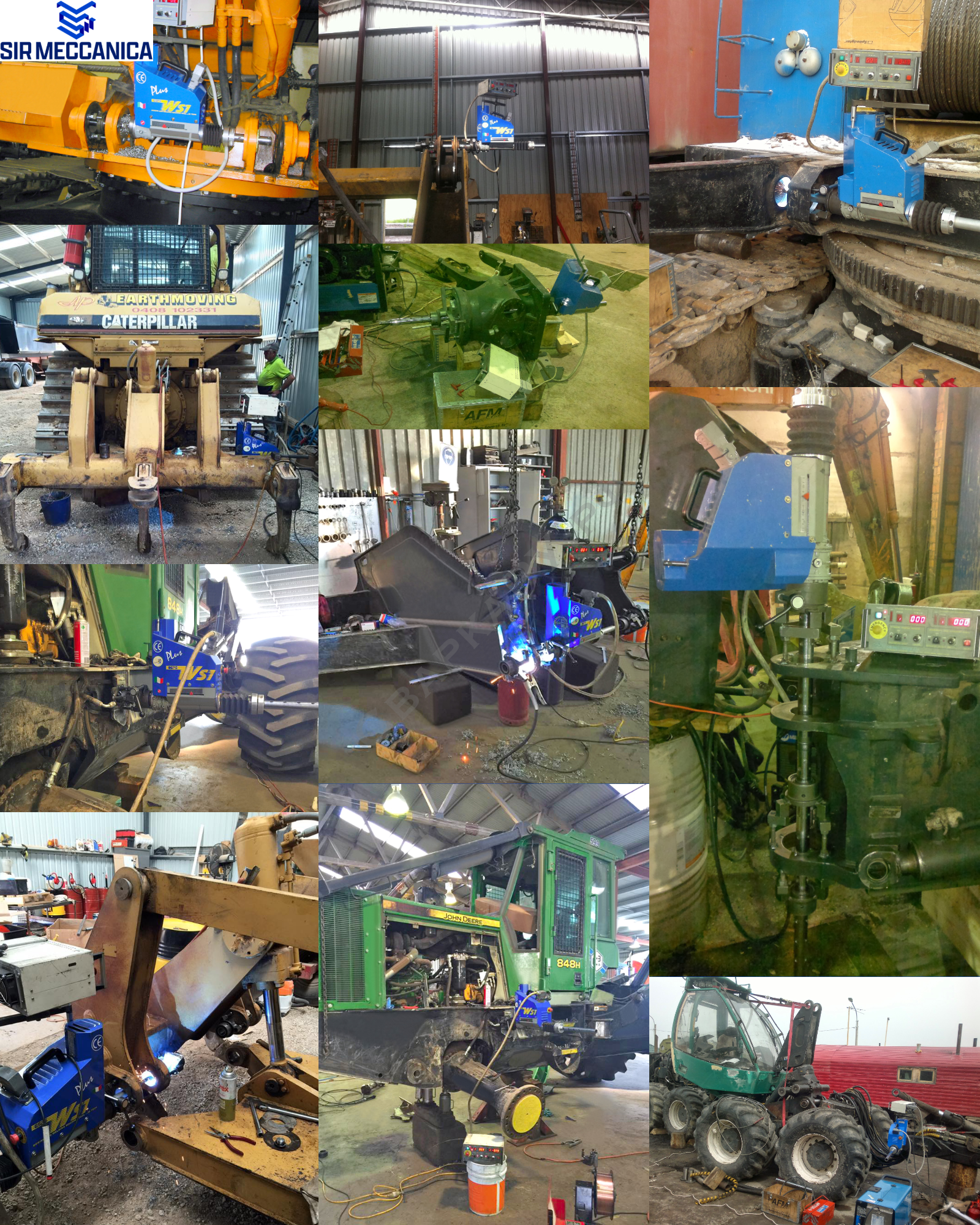

Область применения:

  • Спецтехника
  • Судоремонт
  • Судостроение
  • Промышленность
  • Железная дорога
  • Энергетика
  • Нефтегазовая отрасль
  • Автотранспорт


Технические характеристики:

Код Sir MeccanicaWS1P
ТипСтанок расточно-наплавочный
Напряжение сети, В1х110 ÷ 220 50/60 Гц
Потребляемая мощность, Вт800

Диаметр расточки, в том числе и глухих отверстий, мм

37 ÷ 180
Диаметр расточки при помощи доп.комплекта, ммKIT 20: 22 ÷ 45
Торцевание, проточка под стопорные кольца, обработка внутренних поверхностей при помощи доп.комплекта, ммKIT 2000: ф40 ÷ 250

Диаметр внутренней наплавки, в том числе и глухих отверстий, мм

25 ÷ 250
Диаметр внешней наплавки, мм20 ÷ 250
Сверление при помощи доп.инструмента, мм нет
Нарезание резьбы метчиком при помощи доп.инструмента, мм нет
Технология наплавкиСпиральная непрерывная
Длина хода
Неограниченная с шагом 120 мм
Длина сборно-разборной борштанги, мм2380 (З секции: 1000 / 1000 / 500мм)
Диаметр борштанги, мм35
Двигатель вращенияDC нормы CE
Двигатель подачиDC нормы CE
Система подачиЭлектромеханическая
Крутящий момент, Нм120
Максимальная скорость вращения, об/мин266
Подача за один оборот, мм/об0 ÷ 0,5
Максимальная скорость подачи, мм/мин390
Объем срезаемого металла, см3/мин23

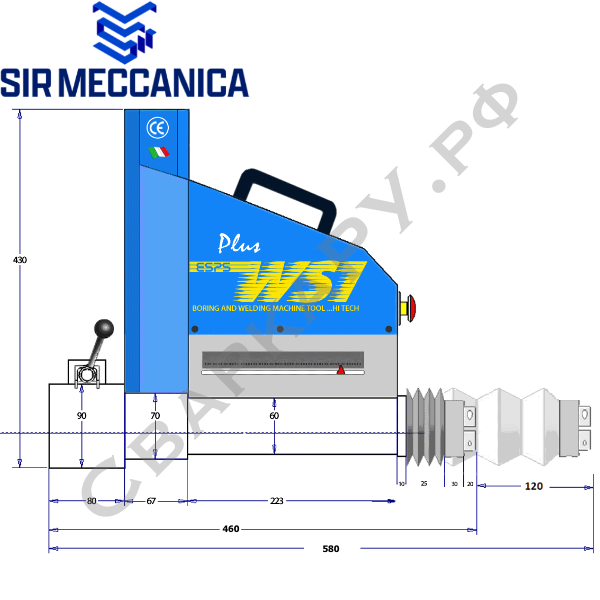

Габаритные размеры AxExD, мм

460 х 180 х 430
Вес станка, кг
20
Гарантийный срок, мес24
Гарантийное и послегарантийное обслуживаниеСобственный авторизованный СЦ в Хабаровске

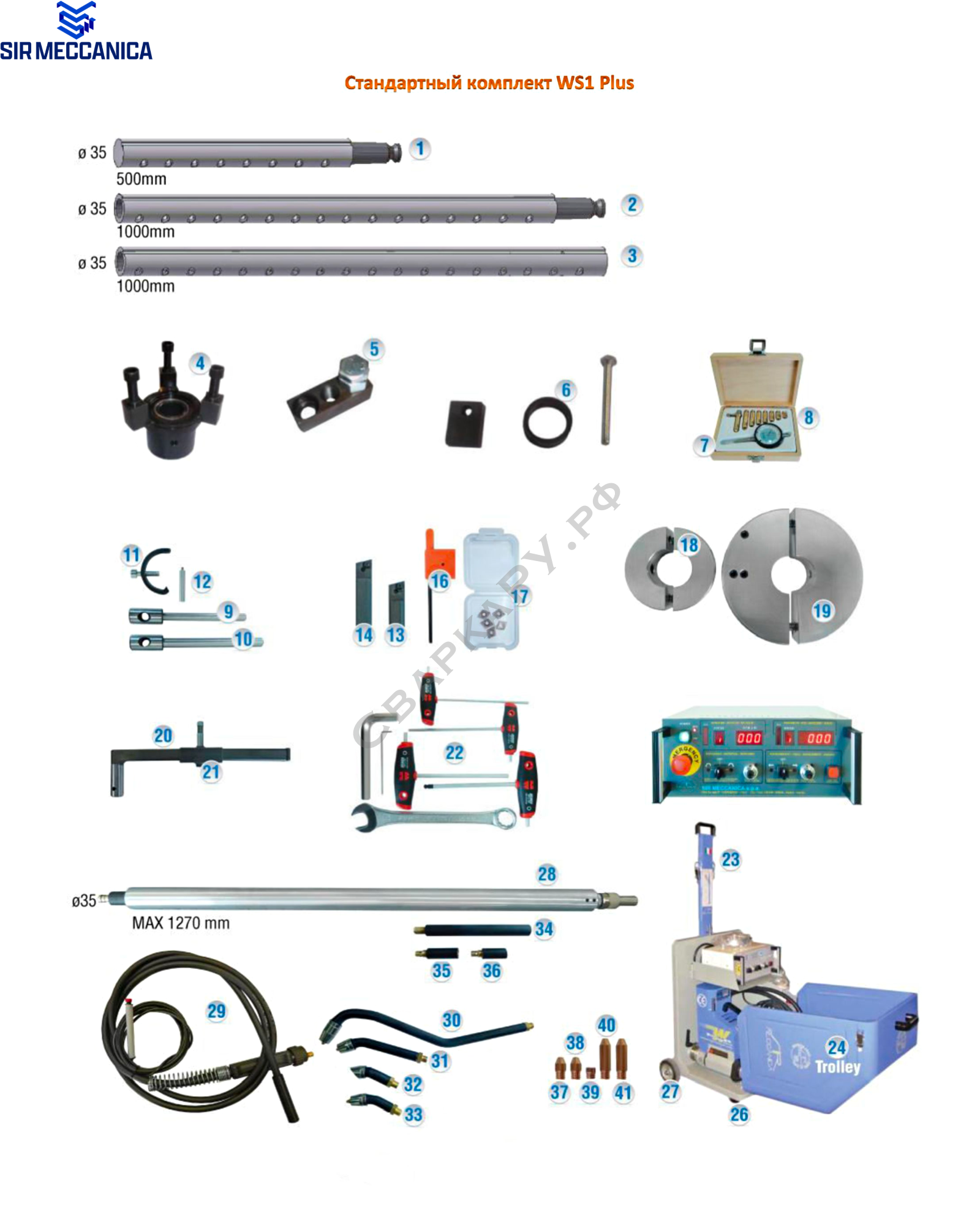

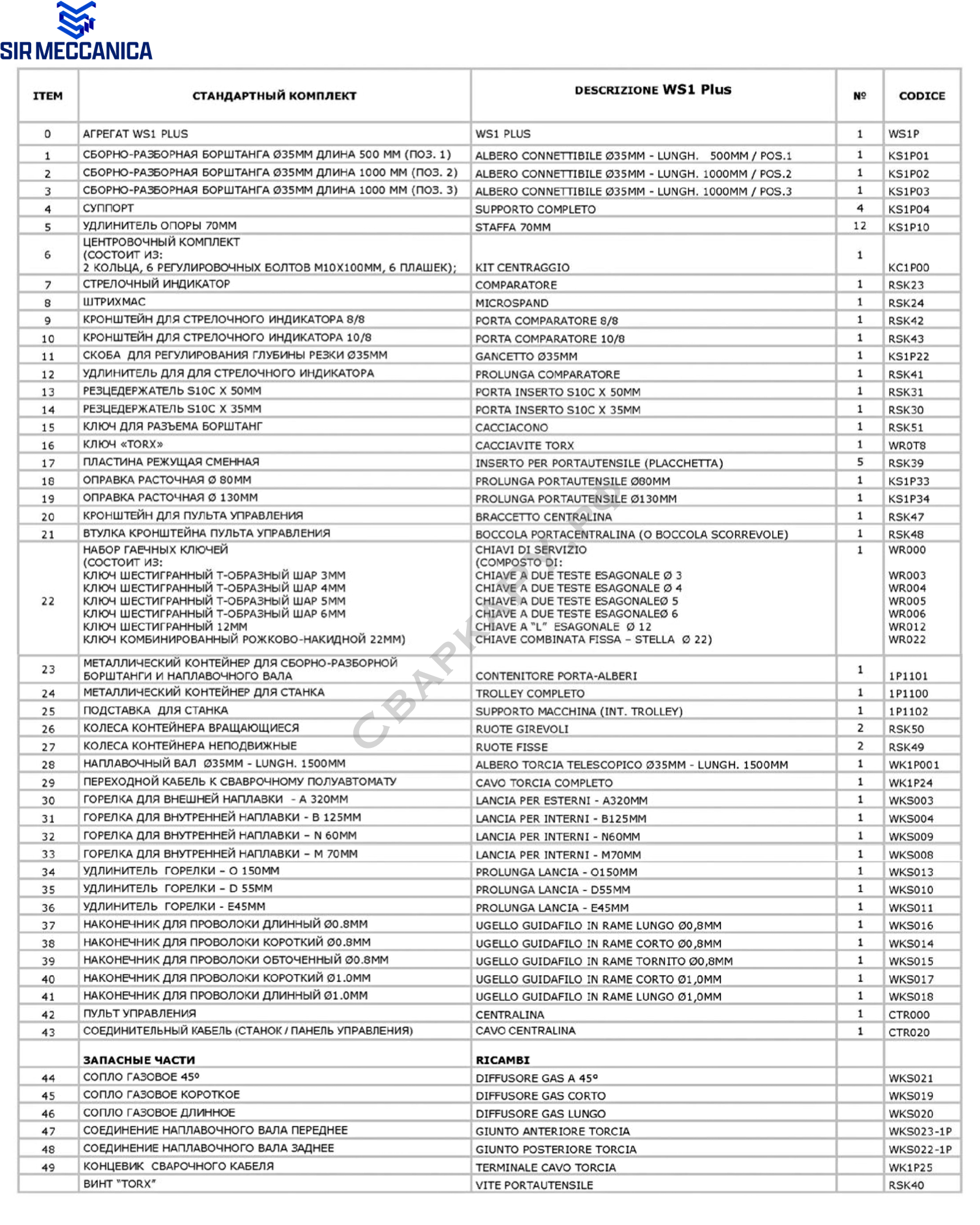

Состав комплекта:

См. документы


Рекомендуемые параметры сварочного аппарата:

В стандартный комплект поставки входит всё, что необходимо для выполнения наплавки (сопла, наконечники для проволоки, держатели наконечника для наплавки, удлинители держателей наконечника для наплавки, телескопический наплавочный вал, переходной кабель к сварочному полуавтомату с евроразъёмом), кроме сварочного полуавтомата и газового оборудования (баллоны, смеситель, редукторы).


Завод-изготовитель Sir Meccanica рекомендует использовать полуавтоматы, отвечающие условию: ПВ=100 %, при сварочном токе 120 140А , имеющие "евроразъём" и обеспечивающие стабильную, непрерывную подачу проволоки.
Рекомендуемые сварочные газовые смеси: К15 состоит из 85% Ar + 15% CO2 или К25 состоит из 75% Ar+25%CO2Если нет возможности приобрести готовую смесь, то можно применять смеситель газа и смешивать на месте

Диаметр сварочной проволоки 0.8мм и 1.0мм.


Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Тип Станок расточно-наплавочный
Диаметр борштанги, мм 35
Диаметр расточки, мм 37 - 180
Диаметр внутренней наплавки, мм 25 - 250
Диаметр внешней наплавки, мм 20 ÷ 250
Шаг прохода, мм 120
