Рукоятка универсальная Messer MINITHERM с рукавом 2хL3м
Рукоятка универсальная Messer MINITHERM с рукавом 2хL3м 71606111

Рукоятка универсальная Messer MINITHERM с рукавом 2хL3м 71606111

Артикул: A3381
0

Рукоятка универсальная Messer MINITHERM служит основой системы MINITHERM, предназначенной для деликатного применения точного автогенного пламени, при продолжительной работе, в экстремальных стесненных условиях.


Система горелок MINITHERM® разработана соответственно под потребности промышленности и мелкосерийного производства в сфере небольших и легких инжекторных горелок для решения специальных задач.

В отличие от традиционных горелок, сравнительно небольшой вес рукоятки и вставки позволяет работать инструментом дольше, не чувствуя усталости. Данное преимущество особенно важно при пайке труб, производстве украшений, изделий для стоматологии и мелких деталей, а также при массовом производстве изделий, спаянных вручную или термообработке изделий.

Сварочные, паяльные работы или работы по термообработке в экстренных ситуациях или в труднодоступных местах могут быть с легкостью выполнены благодаря сравнительно небольшим рукоятки и горелки.


Рукоятка универсальная Messer MINITHERM:

  • Система универсальных рукояток Messer MINITHERM - газовые горелки и резаки для точной работыЭргономичная конструкция рукоятки предлагает пользователю самую высокую степень комфорта при работе, несмотря на ее малый вес и габариты
  • Сбалансированное распредение веса
  • Базопасный гриф благодаря профилю трубки
  • Маленький вес - работа без усталости
  • Компактный размер - свобода движений и работа в труднодоступных местах
  • Большие возможности для качественного результата в работе - широкий выбор дополнительных насадок для пайки, нагрева и резки
  • Работает с любым газом - дополнительные насадки для любых газов
  • V-образное расположение вентилей - легко работать и регулировать одной рукой
  • Точное и мягкое движение шпинделей кислородного и газового вентиля - аккуратная настройка пламени
  • Надежное присоединение рукавов - нет протечек газа
  • Продукт полностью соответствует предписаниям по технике безопасности «Сварка, кислородная резка и смежные виды работ (BGR500/2.26)», а также нормам EN ISO 5172


Область применения:

  • Работа с системами кондиционирования
  • Работа с холодильными системами
  • Сантехнические работы
  • Автосервисные работы
  • Ремонтные работы
  • Ювелирное дело
  • Зубопротезирование
  • Электротехника
  • Техническое моделирование


Рукоятка универсальная Messer MINITHERMТехнические характеристики:

Код Messer71606111
Система универсальных рукоятокMINITHERM
Диаметр посадочного места, мм10
Тип горелкиГазо-кислородная
Тип резакаГазо-кислородный инжекторный
Горючий газ

Ацетилен (A)

Водород (H)

Пропан (P)

МАП / МАПП / MAPP (Y)

Максимальная температура пламени, ℃

+2800 (пропан)

+2900 (МАП)

+3100 (ацетилен)

Максимальная мощность пламени, кВт

3,09 (№3 пропан)

6,96 (№3 ацетилен)

Пайка твердыми припоями

Нет ограничений

Толщина свариваемой углеродистой стали, мм

от 0,1 до 4 (только ацетилен)

Толщина разрезаемой углеродистой стали, мм

от 0,5 до 25

Входное соединение для кислорода

Гайка накидная G1/4

Входное соединение для горючего газа

Гайка накидная G3/8 LH

Диаметр ниппеля для присоединения рукава, мм

-

Количество сменных вставок в комплекте, шт

-

Рабочая температура, ℃

от -15 до +45 (пропан)

от -30 до +50 (ацетилен, МАП)

Габариты рукоятки, ммф16 х 120
Масса рукоятки, кг0,09

Примечание: Толщина свариваемой стали, толщина разрезаемой стали, применяемый горючий газ зависит от выбранной вставки


Состав комплекта:

  • Рукоятка универсальная Messer MINITHERM - 1 шт
  • Рукав кислородный ф3.2мм L3м с гайкой накидной G1/4 - 1 шт
  • Рукав горючего газа ф3.2мм L3м с гайкой накидной G3/8 LH - 1 шт
  • Инструкция - 1 шт


Рукоятка универсальная Messer MINITHERM изготовлена компанией Messer Cutting Systems GmbH в Германии.

Компания Messer Cutting Systems уже более чем 100 лет является одним из ведущих производителей оборудования для резки и сварки металлов.

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

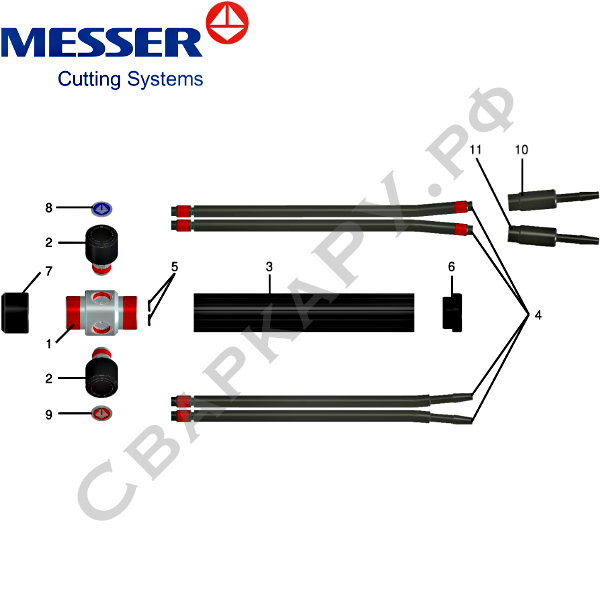

Монтажная схема подключения MINITHERM к рукаву ф6.3мм с помощью ниппелей

Спецификация**

Для кислорода:


Гайка накидная G1/4 правая резьба кислород Messer

70050030 - 1 шт

Ниппель 6мм под гайку накидную G1/4 Messer

70050050 - 1 шт

Штуцер двухсторонний с резьбой G1/4 - G1/4 кислород для соединения рукавов Messer

71826006 - 1 шт

Хомут NORMA TORRO для зажима рукава резинового ф10-16мм/9мм оцинкованный

4777 - 1 шт

Для горючего газа:


Гайка накидная G3/8 LH левая резьба горючий газ Messer

70050040 - 1 шт

Ниппель 6мм под гайку накидную G3/8 Messer

70050060 - 1 шт

Штуцер двухсторонний с резьбой G3/8 LH - G3/8 LH горючий газ для соединения рукавов Messer

71826008 - 1 шт

Хомут NORMA TORRO для зажима рукава резинового ф10-16мм/9мм оцинкованный4777 - 1 шт

**Изделия, указанные в спецификации, заказываются отдельно

Система универсальных рукояток MINITHERM Да
Диаметр посадочного места системы, мм 10
Тип Рукоятка универсальная
Для сварки Да
Для пайки Да
Для пайки твердыми припоями Да
Для нагрева и термообработки Да
Для точной и тонкой работы Да
Для резки Да
Горючий газ - Ацетилен C2H2 (A) Да
Горючий газ - Водород H2 (H) Да
Горючий газ - МАП / МАПП (Y) Да
Горючий газ - Пропан C3H8 (P) Да
Входное соединение для кислорода Гайка накидная G1/4
Входное соединение для горючего газа Гайка накидная G3/8 LH
Диапазон сварки 0.1÷0.3мм Да
Диапазон сварки 0.2÷0.5мм Да
Диапазон сварки 0.5÷1мм Да
Диапазон сварки 1÷2мм Да
Диапазон сварки 2÷4мм Да
Диапазон резки 0.5÷3мм Да
Диапазон резки 3÷10мм Да
Диапазон резки 10÷25мм Да
