Комплект ацетиленовый Messer STAR MONTAGEKIT ME (рукоятка 2020, резка 1730-A 3-200мм, сварка 210-А 0.5-30, редуктора CONSTANT 2000 O2 и A, рукав 2хL10м, аксессуары) 71601806
Комплект ацетиленовый Messer STAR MONTAGEKIT предназначен:
- для ручной ацетилено-кислородной сварки, пайки мягким и твердым припоем, термообработки, тепловой обработки стали, цветных, легированных и порошковых металлов
- для ручной ацетилено-кислородной разделительной резки (раскроя) листового и сортового металла из низкоуглеродистых сталей
- для интенсивного продолжительного режима работы
Комплект ацетиленовый Messer STAR MONTAGEKIT:
- Эргономичная форма высокопрочных рукояток серии STAR обеспечивает легкость и удобство эксплуатации, а также неутомительную работу
- Самозажимные радиальные уплотнения вставок обеспечивают надежное соединение, достаточно закрутить рукой накидную гайку и горелка готова к работе
- Моноблочная конструкция вентилей, расположенных по одну сторону рукоятки, для удобства регулировки
- Большие поперечные сечения позволяют использовать рукоятку в сочетании с высокопроизводительными вставками для термообработки и обеспечивают высокий уровень безопасности при обратном ударе
- Вставки для сварки и пайки ацетиленовая Messer STAR 210-A с инжектором и наконечником, состоящим из смесительной латунной трубки со съемным мундштуком из меди, для ацетилено-кислородной сварки, пайки, нагрева и других видов газопламенной обработки металлов
- Вставки для сварки и пайки STAR 210-A имеет специальную систему инжекции - высокий уровень безопасности
- Вставка для резки ацетиленовая Messer STARLET 1730-A с мундштуками A-RS обеспечивает высокое качество реза
- Мундштуки резака внутренние изготовлены из высококачественной меди, с тщательным соблюдением геометрии и соосности - отверстия и посадочного места, для режущей струи кислорода, без отклонений и колебаний, с прецизионной нарезкой шлиц, для формирования подогревающего пламени, без искажения и разброса
- Мундштуки резака имеют специальное покрытие, для увеличения срока службы
- Клапан обратный огнепреградительный Messer GG91 выполняет 2 предохранительные функции: огнепреградительный элемент (FA) и обратный клапан (NV)
- Пламегасящий элемент, из спечённой нержавеющей стали, предотвращает проникновение пламени в баллоны
- Редуктор Messer CONSTANT 2000 отличается чрезвычайно стабильной пропускной способностью
- CONSTANT 2000 отличается высокой точностью даже при небольшом рабочем давлении и объемах газа
- Высококачественный армированный, резиновый рукав для подачи кислорода и горючего газа в рукоятку универсальную Messer, для сварки, пайки, резки и термообработки
- Продукт полностью соответствует предписаниям по технике безопасности «Сварка, кислородная резка и смежные виды работ (BGR500/2.26)», а также нормам EN ISO 5172

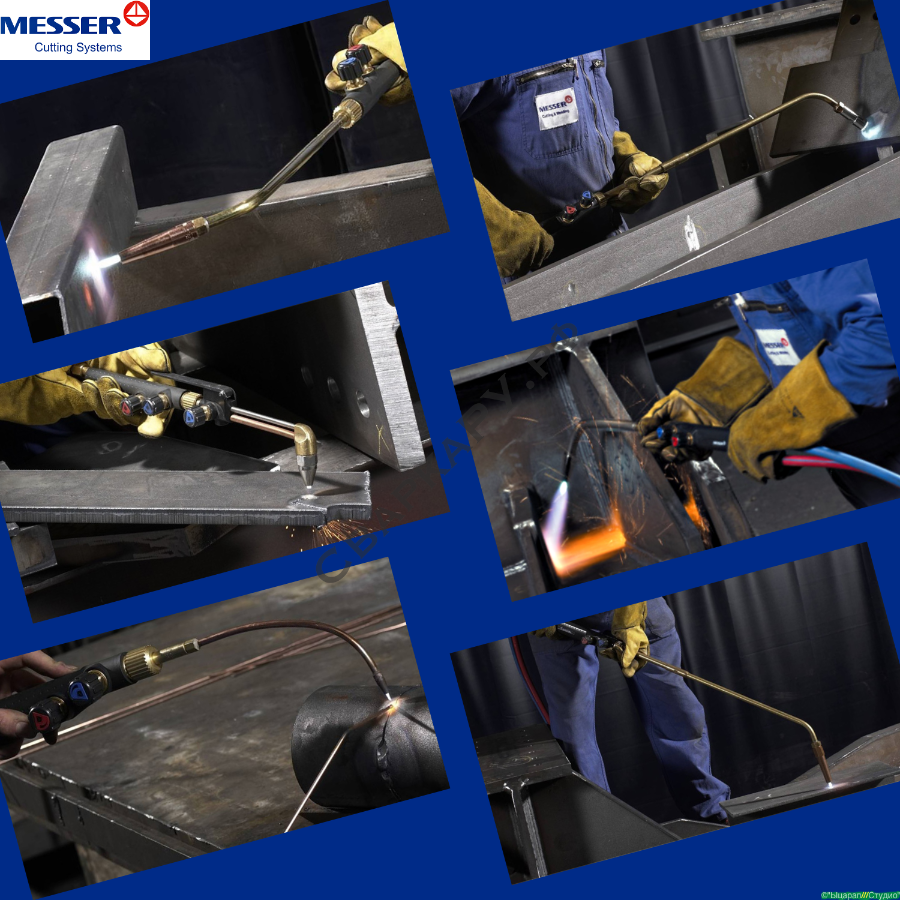

Область применения:
- Ремонтно-восстановительные работы
- Трубопроводы
- Техобслуживание и ремонт
- Строительство
- Металлоконструкции
- Монтажные работы
Тяжелое машиностроение
Судостроение
Промышленное производство
Горно-шахтное оборудование
Технические характеристики:
Код Messer | 71601806 |
Тип | Комплект автогенный |
Система универсальных рукояток | STAR |
Диаметр посадочного места, мм | 20 |
Тип горелки | Газо-кислородная |
Тип резака | Газо-кислородный ручной |
Горючий газ | Ацетилен (A) |
Максимальная температура пламени, ℃ | +3100 |
Максимальная мощность пламени, кВт | 44,91 (210-A №8) |
Пайка твердыми припоями | Нет ограничений |
Толщина свариваемой углеродистой стали, мм | от 0,5 до 30 |
Толщина разрезаемой углеродистой стали, мм | от 3 до 200 |
Особенности пламени наконечника горелки | Стандартное универсальное - выполнение широкого спектра задач |
Способ смешения газов подогревающего пламени резака | Инжекторный |
Регулировка режущего кислорода резака | Рычагом |
Геометрия внутреннего мундштука резака | Щлицевая (щелевая) |
Входное соединение для кислорода | Резьба наружная G1/4 |
Входное соединение для горючего газа | Резьба наружная G3/8 LH |
Диаметр ниппеля для присоединения рукава, мм | 6 - кислород / 9 - горючий газ |
Количество сменных вставок для сварки и пайки в комплекте, шт | 8 |
Количество сменных мундштуков для резки в комплекте, шт | 6 (внутренние) |
Рабочая температура, ℃ | от -30 до +50 |
Длина рукоятки, мм | 230 |
Масса рукоятки, кг | 0,55 |

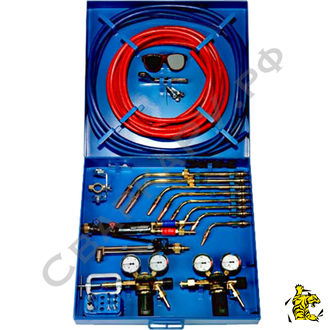

Состав комплекта:

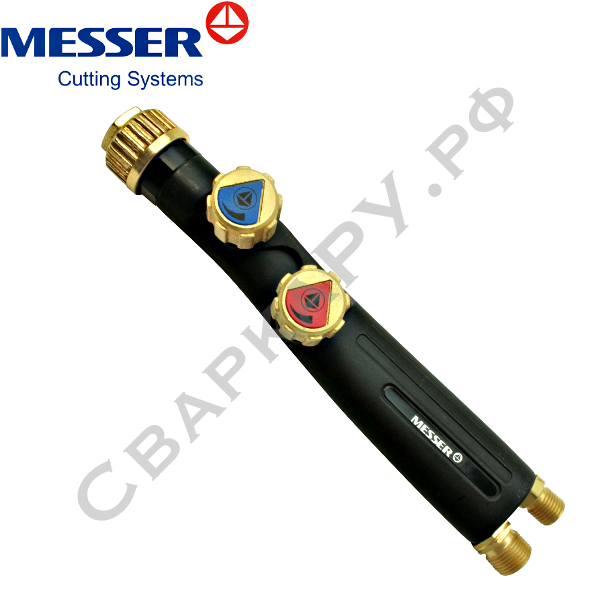

- Рукоятка универсальная Messer STAR 2020 с накидными гайками и ниппелями - 1 шт
- Вставка для резки ацетиленовая Messer STAR 1730 A с пружинным рычагом щелевые мундштуки - 1 шт
- Мундштук резака ацетиленовый наружный Messer A-RS (рез 2-100мм) - 1 шт
- Мундштук резака ацетиленовый наружный Messer A-RS (рез 100-300мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 3-10мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 10-25мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 25-40мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 40-60мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 60-100мм) - 1 шт
- Мундштук резака ацетиленовый внутренний Messer A-RS (рез 100-200мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №1 (сварка 0.3-1мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №2 (сварка 1-2мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №3 (сварка 2-4мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №4 (сварка 4-6мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №5 (сварка 6-9мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №6 (сварка 9-14мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №7 (сварка 14-20мм) - 1 шт
- Вставка для сварки и пайки ацетиленовая 210-A №8 (сварка 20-30мм) - 1 шт
- Редуктор кислородный Messer CONSTANT 2000 O2 20bar G3/4 - G1/4 с накидной гайкой и ниппелем - 1 шт
- Редуктор ацетиленовый Messer CONSTANT 2000 A 1.5bar G3/8 LH с накидной гайкой и ниппелем - 1 шт
- Клапан обратный огнепреградительный кислородный Messer GG91 O2 G1/4 - G1/4 для резака или горелки 2 функции - 1 шт
- Клапан обратный огнепреградительный ацетилен-пропановый Messer GG91 FG G3/8 LH - G3/8 LH для резака или горелки 2 функции - 1 шт
- Хомут для зажима рукава резинового - 4 шт
- Рукав кислородный синий ф6мм 2МПа L10м - 1 шт
- Рукав горючего газа красный ф9мм 2МПа L10м - 1 шт
- Очки газосварщика - 1 шт
- Каретка - 1 шт
- Гаечный ключ - 1 шт
- Набор игл в футляре для чистки мундштуков резаков и горелок - 1 шт
- Стальной кейс - 1 шт
- Инструкция - 1 шт
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
Тип | Комплект автогенный |
Система STAR | Да |
Диаметр посадочного места системы, мм | 20 |
Для сварки | Да |
Для пайки | Да |
Для пайки твердыми припоями | Да |
Для нагрева и термообработки | Да |
Для резки | Да |
Горючий газ - Ацетилен (A) | Да |
Входное соединение для кислорода | Резьба наружная G1/4 |
Входное соединение для горючего газа | Резьба наружная G3/8 LH |
Диаметр ниппеля для присоединения рукава, мм | 6 - кислород / 9 - горючий газ |
Диапазон сварки 0.5 ÷ 1мм | Да |
Диапазон сварки 1 ÷ 2мм | Да |
Диапазон сварки 2 ÷ 4мм | Да |
Диапазон сварки 4 ÷ 6мм | Да |
Диапазон сварки 6 ÷ 9мм | Да |
Диапазон сварки 9 ÷ 14мм | Да |
Диапазон сварки 14 ÷ 20мм | Да |
Диапазон сварки 20 ÷ 30мм | Да |
Диапазон резки 3 ÷ 10мм | Да |
Диапазон резки 10 ÷ 25мм | Да |
Диапазон резки 25 ÷ 40мм | Да |
Диапазон резки 40 ÷ 60мм | Да |
Диапазон резки 60 ÷ 100мм | Да |
Диапазон резки 100 ÷ 200мм | Да |
Особенности пламени наконечника горелки | Стандартное универсальное - выполнение широкого спектра задач |
Способ смешения газов подогревающего пламени резака | Инжекторный |
Регулировка режущего кислорода резака | Рычагом |
