Комплект ацетиленовый Messer MINITHERM (рукоятка универсальная, Z-HA №00, Z-HA №0, Z-HA №1, Z-HA №2, Z-HA №3, рукав 2хL3м, кейс) 71601407

Артикул: A3398

Комплект ацетиленовый Messer MINITHERM предназначен для ручной газо-кислородной сварки, пайки мягким и твердым припоем, термообработки, тепловой обработки стали, цветных, легированных и порошковых металлов.

Комплект ацетиленовый Messer MINITHERM Система горелок MINITHERM® разработана соответственно под потребности промышленности и мелкосерийного производства в сфере небольших и легких инжекторных горелок для решения специальных задач.

В отличие от традиционных горелок, сравнительно небольшой вес рукоятки и вставки позволяет работать инструментом дольше, не чувствуя усталости. Данное преимущество особенно важно при пайке труб, производстве украшений, изделий для стоматологии и мелких деталей, а также при массовом производстве изделий, спаянных вручную или термообработке изделий.

Сварочные, паяльные работы или работы по термообработке в экстренных ситуациях или в труднодоступных местах могут быть с легкостью выполнены благодаря сравнительно небольшим рукоятки и горелки.

Горелка газо-кислородная Messer MINITHERM:

Специальная система инжекции - высокий уровень безопасности
Маленький вес - работа без усталости
Компактный размер - свобода движений и работа в труднодоступных местах
Большие возможности для качественного результата в работе - широкий выбор дополнительных насадок для пайки, нагрева и резки
Работает с любым газом - дополнительные насадки для любых газов
V-образное расположение вентилей - легко работать и регулировать одной рукой
Точное и мягкое движение шпинделей кислородного и газового вентиля - аккуратная настройка пламени
Надежное присоединение рукавов - нет протечек газа
Продукт полностью соответствует предписаниям по технике безопасности «Сварка, кислородная резка и смежные виды работ (BGR500/2.26)», а также нормам EN ISO 5172

Область применения:

Работа с системами кондиционирования
Работа с холодильными системами
Сантехнические работы
Автосервисные работы
Ремонтные работы
Ювелирное дело
Зубопротезирование
Электротехника
Техническое моделирование

Рукоятка универсальная Messer MINITHERM Технические характеристики:

Код Messer	71601407
Система универсальных рукояток	MINITHERM
Диаметр посадочного места, мм	10
Тип горелки	Газо-кислородная
Горючий газ	Ацетилен (A) Водород (H)
Максимальная температура пламени, ℃	+3100 (ацетилен)
Максимальная мощность пламени, кВт	6,96 (№3 ацетилен)
Пайка твердыми припоями	Нет ограничений
Толщина свариваемой углеродистой стали, мм	от 0,1 до 4 (только ацетилен)
Особенности пламени	Стандартное универсальное - выполнение широкого спектра задач
Входное соединение для кислорода	Гайка накидная G1/4
Входное соединение для горючего газа	Гайка накидная G3/8 LH
Диаметр ниппеля для присоединения рукава, мм	-
Количество сменных вставок в комплекте, шт	5 (Z-HA №00, Z-HA №0, Z-HA №1, Z-HA №2, Z-HA №3)
Рабочая температура, ℃	от -30 до +50
Габариты рукоятки, мм	ф16 х 120
Масса рукоятки, кг	0,09

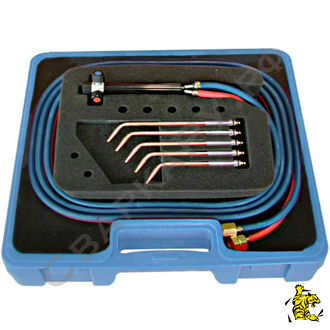

Комплект ацетиленовый Messer MINITHERM Состав комплекта:

Рукоятка универсальная Messer MINITHERM - 1 шт
Рукав кислородный ф3.2мм L3м с гайкой накидной G1/4 - 1 шт
Рукав горючего газа ф3.2мм L3м с гайкой накидной G3/8 LH - 1 шт
Вставка для сварки и пайки ацетиленовая Z-HA №00 (сварка до 0.3мм) - 1 шт
Вставка для сварки и пайки ацетиленовая Z-HA №0 (сварка 0.2÷0.5мм) - 1 шт
Вставка для сварки и пайки ацетиленовая Z-HA №1 (сварка 0.5÷1мм) - 1 шт
Вставка для сварки и пайки ацетиленовая Z-HA №2 (сварка 1÷2мм) - 1 шт
Вставка для сварки и пайки ацетиленовая Z-HA №3 (сварка 2÷4мм) - 1 шт
Пластиковый кейс - 1 шт
Инструкция - 1 шт

Комплект ацетиленовый Messer MINITHERM изготовлен компанией Messer Cutting Systems GmbH в Германии.

Компания Мессер уже более чем 100 лет является одним из ведущих производителей оборудования для резки и сварки металлов.

Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Монтажная схема подключения MINITHERM к рукаву ф6.3мм с помощью ниппелей

Спецификация**

Для кислорода:
Гайка накидная G1/4 правая резьба кислород Messer	70050030 - 1 шт
Ниппель 6мм под гайку накидную G1/4 Messer	70050050 - 1 шт
Штуцер двухсторонний с резьбой G1/4 - G1/4 кислород для соединения рукавов Messer	71826006 - 1 шт
Хомут NORMA TORRO для зажима рукава резинового ф10-16мм/9мм оцинкованный	4777 - 1 шт
Для горючего газа:
Гайка накидная G3/8 LH левая резьба горючий газ Messer	70050040 - 1 шт
Ниппель 6мм под гайку накидную G3/8 Messer	70050060 - 1 шт
Штуцер двухсторонний с резьбой G3/8 LH - G3/8 LH горючий газ для соединения рукавов Messer	71826008 - 1 шт
Хомут NORMA TORRO для зажима рукава резинового ф10-16мм/9мм оцинкованный	4777 - 1 шт

**Изделия, указанные в спецификации, заказываются отдельно

Рукоятка универсальная Messer MINITHERM - Схема запасных частей
1.2 Мб, 09 июля в 12:49
Комплект ацетиленовый Messer MINITHERM - Комплектующие и запасные части
902.1 кб, 23 января в 09:47

Система универсальных рукояток MINITHERM	Да
Диаметр посадочного места системы, мм	10
Тип	Комплект
Для сварки	Да
Для пайки	Да
Для пайки твердыми припоями	Да
Для нагрева и термообработки	Да
Для точной и тонкой работы	Да
Горючий газ - Ацетилен C2H2 (A)	Да
Горючий газ - Водород H2 (H)	Да
Входное соединение для кислорода	Гайка накидная G1/4
Входное соединение для горючего газа	Гайка накидная G3/8 LH
Диапазон сварки 0.1÷0.3мм	Да
Диапазон сварки 0.2÷0.5мм	Да
Диапазон сварки 0.5÷1мм	Да
Диапазон сварки 1÷2мм	Да
Диапазон сварки 2÷4мм	Да
Особенности пламени наконечника горелки	Стандартное универсальное - выполнение широкого спектра задач
