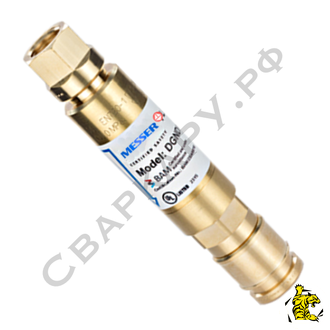

Клапан обратный огнепреградительный кислородный Messer DGN-DK O2 G1/4 - female O2 для редуктора 3 функции 0463347
Клапан обратный огнепреградительный кислородный Messer DGN-DK O2 G1/4 - female O2 для редуктора 3 функции 0463347 предназначен для предотвращения обратного удара и пламени в газовых системах, где используется кислород и горючий газ.
- Огнепреградительный элемент (FA) - останавливает любое пламя, поступающее из газовода,
и снижает температуру пламени, чтобы опуститься ниже точки воспламенения, так что газ во входной зоне не может воспламениться Обратный клапан (NV) - позволяет газам течь только в одном направлении и надежно предотвращает ползучий или внезапный обратный поток кислорода в распределительную систему или баллон
- Отсечной температурный клапан (TV) - отсекатель потока состоит из пружинного клапана,
который удерживается плавкой перемычкой. Если предохранительное устройство становится горячим из-за вспышки или обратного удара, клапан автоматически закрывается плавлением перемычки
Клапан обратный огнепреградительный Messer DGN:
- Выполняет 3 предохранительные функции
- Быстроразъемное соединение (БРС), обеспечивают легкое и быстрое присоединение
- Пламегасящий элемент, из спечённой нержавеющей стали, предотвращает проникновение пламени в баллоны
- Встроенные фильтры обеспечивают защиту от загрязнений и гарантируют длительный срок службы и эксплуатации
Устройство полностью соответствует стандартам EN 730, EN 561, ISO 5175 и ISO 7289
Имеет сертификат “BAM” и все необходимые международные разрешения
Все предохранительные устройства прошли 100% проверку
Области применения:
- ОБРАТНЫЙ ХОД ПЛАМЕНИ - проникновение пламени в сопло и / или в смесительную трубку горелки с взрывоопасным шумом, благодаря чему пламя гаснет
- ОБРАТНЫЙ УДАР - проникновение пламени в горелку, где оно продолжает гореть внутри / вокруг области смешивания
- ОБРАТНЫЙ ПОТОК ГАЗА - проникновение газа (O2) под более высоким давлением в подводящую линию газа при низком давлении
- ОБРАТНЫЙ УДАР ПЛАМЕНИ - проникновение пламени мимо точки смешивания в шланг и возможное движение дальше
Технические характеристики:
Код Messer | 0463347 |
Тип | Клапан обратный огнепреградительный |
Место установки | Редуктор |
Рабочая среда | Кислород (O) |
Входное соединение | Гайка накидная G1/4 |
Выходное соединение | Гнездо EN561 O2 кислород |
Наибольшая пропускная способность, м3/ч | 8 |
Максимальное рабочее давление газа, МПа (бар) | 1,5 (15) |
Совместимость (ответная часть) | Быстроразъемный ниппель Messer D2 0463303 |
Материал корпуса | Латунь |
Габариты, мм | ф22 х 110 |
Масса, кг | 0,23 |
Применение в процессах газопламенной обработки металлов: | |
Сварка, мм | до 30 |
Термообработка и нагрев, мм | до 50 |
Резка, мм | до 200 |
Несколько причин обратного удара:
- Недостаточное давление газа в мундштуке резака или горелки
- Перегрев мундштука
- Засорение выходного отверстия мундштука
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
| Тип | Клапан обратный огнепреградительный |
| Место установки | Редуктор |
| Эксплуатационный эффект | Повышение безопасности работы |
| Для кислорода (O) | Да |
| Входное соединение | Гайка накидная G1/4 |
| Выходное соединение | Гнездо (female) EN561 O2 кислород |
| Резьба | G1/4 |
