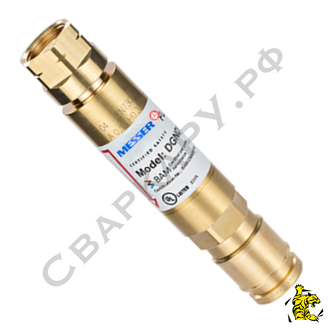

Клапан обратный огнепреградительный ацетилен-пропановый Messer DGN-DK FG G3/8 LH - female FG

Клапан обратный огнепреградительный ацетилен-пропановый Messer DGN-DK FG G3/8 LH - female FG для редуктора 3 функции 0463346

Артикул: 0463346
0

Клапан обратный огнепреградительный ацетилен-пропановый Messer DGN-DK FG G3/8 LH - female FG для редуктора 3 функции 0463346 предназначен для предотвращения обратного удара и пламени в газовых системах, где используется кислород и горючий газ.


Клапан обратный огнепреградительный MesserКлапан обратный огнепреградительный Messer DGN выполняет 3 предохранительные функции:

  • Огнепреградительный элемент (FA) - останавливает любое пламя, поступающее из газовода,
    и снижает температуру пламени, чтобы опуститься ниже точки воспламенения, так что газ во входной зоне не может воспламениться
  • Обратный клапан (NV) - позволяет газам течь только в одном направлении и надежно предотвращает ползучий или внезапный обратный поток кислорода в распределительную систему или баллон

  • Отсечной температурный клапан (TV) - отсекатель потока состоит из пружинного клапана,
    который удерживается плавкой перемычкой. Если предохранительное устройство становится горячим из-за вспышки или обратного удара, клапан автоматически закрывается плавлением перемычки


Клапан обратный огнепреградительный Messer DGN:

  • Выполняет 3 предохранительные функции
  • Быстроразъемное соединение (БРС), обеспечивают легкое и быстрое присоединение
  • Пламегасящий элемент, из спечённой нержавеющей стали, предотвращает проникновение пламени в баллоны
  • Встроенные фильтры обеспечивают защиту от загрязнений и гарантируют длительный срок службы и эксплуатации
  • Устройство полностью соответствует стандартам EN 730, EN 561, ISO 5175 и ISO 7289

  • Имеет сертификат “BAM” и все необходимые международные разрешения

  • Все предохранительные устройства прошли 100% проверку


Области применения:

  • ОБРАТНЫЙ ХОД ПЛАМЕНИ - проникновение пламени в сопло и / или в смесительную трубку горелки с взрывоопасным шумом, благодаря чему пламя гаснет
  • ОБРАТНЫЙ УДАР - проникновение пламени в горелку, где оно продолжает гореть внутри / вокруг области смешивания
  • ОБРАТНЫЙ ПОТОК ГАЗА - проникновение газа (O2) под более высоким давлением в подводящую линию газа при низком давлении
  • ОБРАТНЫЙ УДАР ПЛАМЕНИ - проникновение пламени мимо точки смешивания в шланг и возможное движение дальше


Технические характеристики:

Код Messer

0463346

Тип

Клапан обратный огнепреградительный

Место установки

Редуктор

Рабочая среда

Ацетилен (A)

Пропан (P)

Входное соединение

Гайка накидная G3/8 LH

Выходное соединение

Гнездо EN561 FG горючий газ

Наибольшая пропускная способность, м3/ч

3

Максимальное рабочее давление газа, МПа (бар)

0,5 (5)

Совместимость (ответная часть)

Быстроразъемный ниппель Messer

D2 0463365

D2 0463302

Материал корпуса

Латунь

Габариты, мм

ф22 х 110

Масса, кг

0,23

Применение в процессах газопламенной обработки металлов:


Сварка, мм

до 30

Термообработка и нагрев, мм

до 50

Резка, мм

до 200


Несколько причин обратного удара:

  • Недостаточное давление газа в мундштуке резака или горелки
  • Перегрев мундштука
  • Засорение выходного отверстия мундштука


Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

Тип Клапан обратный огнепреградительный
Место установки Редуктор
Эксплуатационный эффект Повышение безопасности работы
Для ацетилена (A) Да
Для МАПП (Y) Да
Для пропана (P) Да
Входное соединение Гайка накидная G3/8 LH
Выходное соединение Гнездо (female) EN561 FG горючий газ
Резьба G3/8 LH
