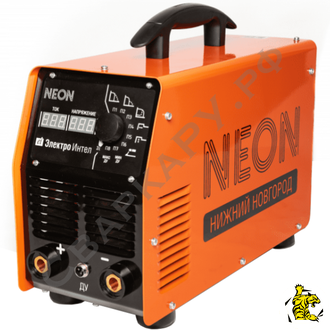

Инвертор сварочный НЕОН ВД-317 (380В,300А,14.5кг)
Инвертор сварочный НЕОН ВД-317 предназначен для ручной дуговой сварки (ММА) и наплавки металлов штучными электродами любых типов и марок.
Наличие регулируемых функций «Снижение напряжения холостого хода», «Антизалипание», «Ток короткого замыкания», «Наклон вольт-амперной характеристики» и «Горячий старт» значительно облегчает процесс сварки, гарантирует качество и стабильность сварочного процесса.
Инвертор сварочный НЕОН ВД-317 может использоваться при температурах до -40º С!
Инвертор обеспечивает устойчивую работу при питании, как от сети, так и от автономной электростанции, мощность которой в 1.5 раза больше мощности выпрямителя (для ВД-317 ≥ 17кВт).
Напряжение сети - 3х380 В
Максимальный сварочный ток - 300 А (ПН 100 %)
Максимальная потребляемая мощность - 11 кВт
Диаметр сварочного электрода - 1.6÷6.0 мм
Масса аппарата - 14.5 кг
Гарантийный срок на аппарат - 12 месяцев
Инвертор сварочный НЕОН ВД-317:
Расширенный набор функций
- Индикация реальных значений силы тока и напряжения в процессе сварки
Управляемая функция «Наклон вольт-амперной характеристики». Функция изменяет наклон вольт-амперной характеристики для оптимизации сварки электродами с различными типами покрытий
Управляемая функция «Ток короткого замыкания». Функция улучшает стабильность сварочного процесса, делая перенос металла более равномерным, за счет увеличения силы тока во время короткого замыкания
- Управляемая функция «Антизалипание». Антизалипание - позволяет в течении короткого времени после залипания электрода снизить сварочный ток до нуля. Такое снижение тока препятствует привариванию электрода, позволяет легко отделить залипший электрод, исключает разогрев электрода и осыпание обмазки
- Управлемая функция «Горячий старт». Функция обеспечивает регулирование времени и величины кратковременного увеличения сварочного тока для облегчения поджига дуги
- Снижение напряжения холостого хода - для выполнения сварочных работ в средах с повышенной опасностью поражения электрическим током по ГОСТ Р МЭК 60974-1-2012
- Возможность подключения пульта дистанционного управления (ПДУ) и управления его настройками
Новые схемные решения, позволяют увеличить срок службы транзисторов в несколько раз. Инвертор аппарата построен по двухтактной полумостовой схеме с «мягкой» коммутацией силовых транзисторов и использованием частотно-импульсной модуляции. Используются только качественные IGBT транзисторы последнего поколения
Высокий КПД
- Печатные платы инвертора изготовлены из стеклотекстолита толщиной 2.5мм с высокой нагрузочной способностью токопроводящих дорожек, с нанесением на поверхность изоляционного кремний-органического покрытия. Это предотвращает окисление и отслаивание дорожек при больших токах, а также их разрушение при случайных внешних воздействиях: ударах, вибрации, деформации
- Высокая степень безопасности
- Силовой трансформатор изготавливается из специального многожильного провода с трехкратным запасом по сечению, где каждая отдельная жила покрывается лаком, что позволяет на порядок сократить в нем потери и обеспечить длительный непрерывный режим работы сварочного аппарата
- Работа при пониженном напряжении питающей сети и перекосах фаз до 20%
- Защита от перегрева
Автоматическое управление вращением вентилятора позволяет значительно снизить накопление пыли и грязи внутри корпуса выпрямителя, повышая общую надежность
Функция слежения за состоянием трехфазной сети
- Надежная, долговечная и эргономичная конструкция
Снижение напряжения холостого хода (VRD) - повышает безопасность во время сварочных работ во влажных средах:
- Устройство для СНХХ снижает выходное напряжение до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится
- Обеспечивает безопасность сварщика, который может без всякого риска дотрагиваться до электрода, пока не будут возобновлены операции сварки (работы при сырой погоде, работы во влажных помещениях, в шахтах или на судовых верфях и т.п.)
ЭИ Морозоустойчивость - специальный и строгий отбор комплектующих:
- Электронные элементы и силовые модули
- Пайка и изоляция класса ХЛ
- Пластичное покрытие деталей
ЭИ Антиудар - корпуса и печатные платы стойкие к воздействиям производственной среды
- Прочный 2.5мм стеклотекстолит плат и корпус из стали 1мм
- Проверенные нагрузками и временем элементы жесткости
- Уникальная система крепления плат и узлов
ЭИ Антигрязь - выверенная и тщательная компоновка:
- Пыле-влагозащитное покрытие токопроводящих частей
- Широкое пространство между электронными и силовыми компонентами
- Продуманная система вентиляции
ЭИ 100% - полностью самостоятельная разработка и производство:
- Конструкторский отдел: разработка схемотехники, проектирование конструкции, проведение испытаний, изготовление опытных образцов
- Производственный отдел: серийное производство, технический контроль
- Каждый Неон, без исключения, собран руками нижегородцев
Технические характеристики:
Код Электро Интел | ВД317 |
Тип | Сварочный инвертор MMA |
Напряжение сети, В | 3х 380 |
Частота сети, Гц | 50 / 60 |
Диапазон регулировки сварочного тока, А | 5 ÷ 300 |
Продолжительность нагрузки на максимальном сварочном токе при температуре +25℃, % | 100 |
Максимальная потребляемая мощность, кВт | 11 |
Диаметр сварочного электрода, мм | 1,6 ÷ 6,0 |
Напряжение холостого хода, В | 80 |
Габариты ДхШхВ, мм | 360 х 200 х 480 |
Масса аппарата, кг | 14,5 |
Рабочая температура, ℃ | от -40 до +40 |
Степень защиты | IP 23S |
Гарантийный срок на аппарат, мес. | 12 |
Гарантийное и послегарантийное обслуживание | Собственный авторизованный СЦ в Хабаровске |
Состав комплекта:
- Инвертор сварочный НЕОН ВД-317 - 1 шт
- Токовая вставка - 2 шт
- Инструкция - 1 шт
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Инвертор сварочный НЕОН ВД-317 - Инструкция10.9 Мб, 18 января в 11:02
Производитель | Электро Интел |
Напряжение питания, В | 3х380 |
Максимальный сварочный ток, А | 300 |
Продолжительность нагрузки на максимальном сварочном токе, % | 100 |
Максимальный диаметр сварочного электрода, мм | 6,0 |
Напряжение холостого хода, В | 80 |
Дисплей для контроля выходных параметров | Да |
Разъем для подключения пульта дистанционного управления током | Да |
Горячий старт Hot Start | Да |
Антизалипание Anti-Stick | Да |
Снижение напряжения холостого хода VRD | Да |
Морозоустойчивость электронных компонентов (гарантированная стабильная работоспособность), ℃ | -40 |
