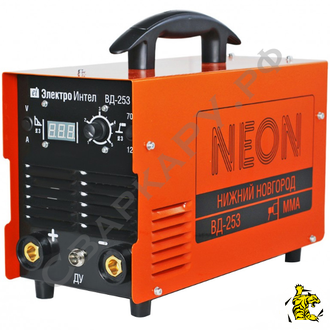

Инвертор сварочный НЕОН ВД-253 (380В,250А,10.8кг)
Инвертор сварочный НЕОН ВД-253 предназначен для ручной дуговой сварки (ММА) и наплавки металлов штучными электродами любых типов и марок.
Инвертор сварочный НЕОН ВД-253 может использоваться при температурах до -40º С!
Инвертор обеспечивает устойчивую работу при питании, как от сети, так и от автономной электростанции, мощность которой в 1.5 раза больше мощности выпрямителя (для ВД-253 ≥ 13кВт).
Напряжение сети - 3х380 В
Максимальный сварочный ток - 250 А (ПН 80 %) DC
Максимальная потребляемая мощность - 8.5 кВт
Диаметр сварочного электрода - 2.0÷5.0 мм
Масса аппарата - 10.8 кг
Гарантийный срок на аппарат - 12 месяцев
Инвертор сварочный НЕОН ВД-253:
Дисплей для контроля выходных параметров
Переключатели режима цифрового индикатора и режима холостого хода
- Простота настройки и эксплуатации
Антизалипание (с возможностью отключения) - позволяет в течении короткого времени после залипания электрода снизить сварочный ток до нуля. Такое снижение тока препятствует привариванию электрода, позволяет легко отделить залипший электрод, исключает разогрев электрода и осыпание обмазки
Форсаж дуги (с возможностью отключения) - для улучшения стабильности сварочного процесса. Перенос металла становится более равномерным, за счет изменения силы тока в зависимости от длины дуги, особенно на малых токах
- Снижение напряжения холостого хода - для выполнения сварочных работ в средах с повышенной опасностью поражения электрическим током по ГОСТ Р МЭК 60974-1-2012
- Разъем для подключения пульта ДУ
Новые схемные решения, позволяют увеличить срок службы транзисторов в несколько раз. Инвертор аппарата построен по двухтактной полумостовой схеме с «мягкой» коммутацией силовых транзисторов и использованием частотно-импульсной модуляции. Используются только качественные IGBT транзисторы последнего поколения
Высокий КПД
- Печатные платы инвертора изготовлены из стеклотекстолита толщиной 2.5мм с высокой нагрузочной способностью токопроводящих дорожек, с нанесением на поверхность изоляционного кремний-органического покрытия. Это предотвращает окисление и отслаивание дорожек при больших токах, а также их разрушение при случайных внешних воздействиях: ударах, вибрации, деформации
- Высокая степень безопасности
- Силовой трансформатор изготавливается из специального многожильного провода с трехкратным запасом по сечению, где каждая отдельная жила покрывается лаком, что позволяет на порядок сократить в нем потери и обеспечить длительный непрерывный режим работы сварочного аппарата
- Защита от перегрева
Автоматическое управление вращением вентилятора позволяет значительно снизить накопление пыли и грязи внутри корпуса выпрямителя, повышая общую надежность
Функция слежения за состоянием трехфазной сети
- Надежная, долговечная и эргономичная конструкция
Снижение напряжения холостого хода (VRD) - повышает безопасность во время сварочных работ во влажных средах:
- Устройство для СНХХ снижает выходное напряжение до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится
- Обеспечивает безопасность сварщика, который может без всякого риска дотрагиваться до электрода, пока не будут возобновлены операции сварки (работы при сырой погоде, работы во влажных помещениях, в шахтах или на судовых верфях и т.п.)
ЭИ Морозоустойчивость - специальный и строгий отбор комплектующих:
- Электронные элементы и силовые модули
- Пайка и изоляция класса ХЛ
- Пластичное покрытие деталей
ЭИ Антиудар - корпуса и печатные платы стойкие к воздействиям производственной среды
- Прочный 2.5мм стеклотекстолит плат и корпус из стали 1мм
- Проверенные нагрузками и временем элементы жесткости
- Уникальная система крепления плат и узлов
ЭИ Антигрязь - выверенная и тщательная компоновка:
- Пыле-влагозащитное покрытие токопроводящих частей
- Широкое пространство между электронными и силовыми компонентами
- Продуманная система вентиляции
ЭИ 100% - полностью самостоятельная разработка и производство:
- Конструкторский отдел: разработка схемотехники, проектирование конструкции, проведение испытаний, изготовление опытных образцов
- Производственный отдел: серийное производство, технический контроль
- Каждый Неон, без исключения, собран руками нижегородцев
Технические характеристики:
Код Электро Интел | ВД253 |
Тип | Сварочный инвертор MMA |
Напряжение сети, В | 3х 380 |
Частота сети, Гц | 50 / 60 |
Диапазон регулировки сварочного тока, А | 40 ÷ 250 |
Продолжительность нагрузки на максимальном сварочном токе при температуре +25℃, % | 80 |
Максимальная потребляемая мощность, кВт | 8,5 |
Диаметр сварочного электрода, мм | 2,0 ÷ 5,0 |
Напряжение холостого хода, В | 70 |
Габариты ДхШхВ, мм | 412 х 179 х 310 |
Масса аппарата, кг | 10,8 |
Рабочая температура, ℃ | от -40 до +40 |
Степень защиты | IP 23S |
Гарантийный срок на аппарат, мес. | 12 |
Гарантийное и послегарантийное обслуживание | Собственный авторизованный СЦ в Хабаровске |
Состав комплекта:
- Инвертор сварочный НЕОН ВД-253 - 1 шт
- Токовая вставка - 2 шт
- Инструкция - 1 шт
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.
- Инвертор сварочный НЕОН ВД-253 - Инструкция3.1 Мб, 17 января в 10:40
Производитель | Электро Интел |
Напряжение питания, В | 3х380 |
Максимальный сварочный ток, А | 250 |
Продолжительность нагрузки на максимальном сварочном токе, % | 80 |
Максимальный диаметр сварочного электрода, мм | 5,0 |
Напряжение холостого хода, В | 70 |
Дисплей для контроля выходных параметров | Да |
Разъем для подключения пульта дистанционного управления током | Да |
Антизалипание Anti-Stick | Да |
Форсаж дуги Arc Force | Да |
Снижение напряжения холостого хода VRD | Да |
Морозоустойчивость электронных компонентов (гарантированная стабильная работоспособность), ℃ | -40 |
