Горелка для TIG сварки Агни-32 mini 4м 80/60А газ Шл.4.С.ВМ13.НгG1/4.Бр улучшенная газовая защита
Горелка для TIG сварки Агни-32 mini 4м 80/60А газ Шл.4.С.ВМ13.НгG1/4.Бр обеспечивает газовую защиту на уровне газовой линзы с сеткой и имеет модульную конструкцию.
Горелка для TIG сварки Агни-32 mini предназначена для ручной сварки неплавящимся электродом углеродистых и низколегированных сталей, нержавеющих CrNi (высоколегированных коррозионностойких) сталей, сплавов меди, никеля, титана на постоянном токе прямой полярности, а также алюминия и его сплавов на переменном токе.
Новая серия горелок Агни имеет армированный тканый защитный кожух силового кабеля, армированной трубки подачи газа и провода управления током.
Горелка для TIG сварки Агни-32 mini:
Горелка, с уменьшенной высотой головки, предназначена для сварки в стесненных условиях
- Новая модульная конструкция с унифицированными присоединительными элементами
- Обеспечение качества газовой защиты на уровне 1.6-1.2 Dз/D при H/D=1, без использования сеток, даже для сопел большого диаметра в диапазоне расходов защитного газа 8-20 л/мин
- Конструкция горелки обеспечивает беспрецедентный поворот головки в удобное для работы положение относительно продольной оси рукоятки на угол ±360° и на угол ±180° относительно поперечной оси
- Горелка имеет кнопку дистанционного управления сварочным током
- Горелка не имеет водяного охлаждения, поэтому ее применение особенно удобно, когда возникают трудности с использованием охлаждающей воды - при монтаже на большой высоте, при отрицательных температурах, в условиях небольших производств и мастерских
- Для горелки Агни характерны высокое качество газовой защиты, небольшая масса и повышенные токовые нагрузки
Соответствие требованиям CEI IEC 60974-7 редакция 2005-07
- Изготовлена в России
Горелка, с уменьшенной высотой головки, предназначена для сварки в стесненных условиях
Технические характеристики:
| Код Агни | 5982-02 |
| Максимальный постоянный DC сварочный ток при ПН 60%, А | 80 |
| Максимальный переменный AC сварочный ток при ПН 60%, А | 60 |
| Диаметр вольфрамового электрода, мм | 1,0 ÷ 3,2 |
| Количество осей поворота головки горелки | 2 |
| Длина горелки, м | 4 |
| Габаритные размеры, мм | 200 х 39 |
| Масса горелки без кабеля, кг | 0,19 |
| Интервал рабочих температур, °С | от -10 до +40 |
| Охлаждение | Газом |
| Подключение к току | Токовая вставка ВМ13 ф13мм |
| Подключение к газу | Гайка накидная G1/4 |
| Дополнительный модуль (заказывается отдельно) | Головка 034 Головка 040 Промежуточный шарнир |
- Горелка в сборе - 1 шт
- Паспорт - 1 шт
Установлено на горелку:
- Цанга 502 ф1.6мм - 1 шт
- Распылитель 369 - 1 шт
- Колпачок Н8 М8х1 - 1 шт
- Сопло ф10.4/20 М18х1.5 КС - 1 шт
- Муфта гибкая 337 - 1 шт
Состав ЗИП-32:
Цанга 502 ф2мм - 1 шт
Цанга 502 ф3мм - 1 шт
Сопло ø10.4/20 М18х1.5 КС - 1 шт
Колпачок Н100 М8х1 - 1 шт
Горелка для TIG сварки Агни сделана на предприятии сварочного инструмента Агни, г.Северодвинск, Россия.
Изделие имеет все необходимые сертификаты и разрешения, для использования на территории РФ.

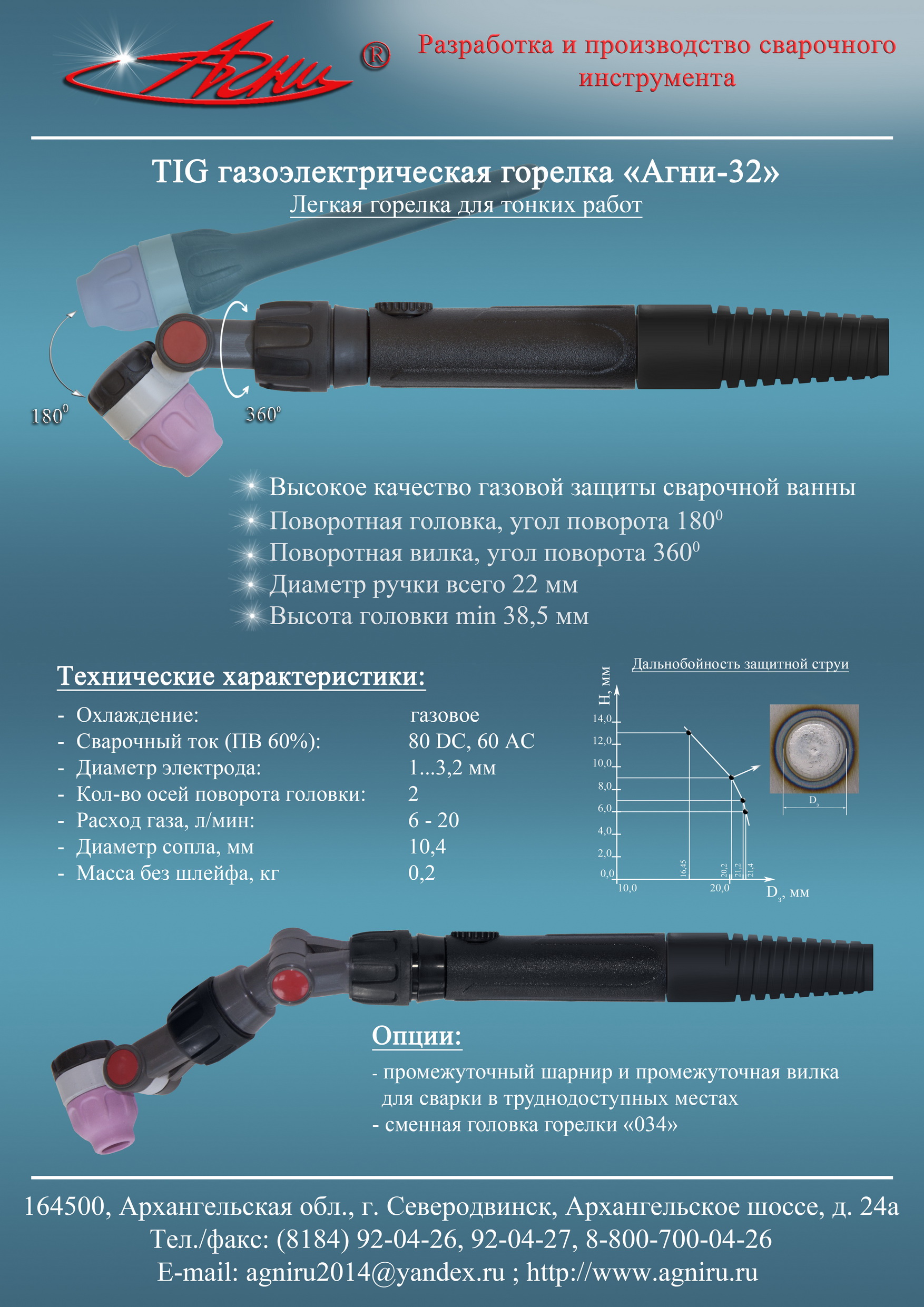

- Горелка для TIG сварки Агни-32 - Описание867.6 кб, 30 ноября в 12:09Горелка для TIG сварки Агни-32 - Схема2.5 Мб, 30 ноября в 12:08
| Охлаждение | Газом |
| Максимальный сварочный ток DC, A | 100 |
| Максимальный сварочный ток AC, А | 80 |
| Максимальный ф вольфрамового электрода, мм | 3,2 |
| Длина шлангового пакета, м | 4 |
| Количество осей поворота головки горелки | 2 |
| Кнопка управления сварочным током | Да |
| Подключение | Ток - Вставка ВМ13 ф13мм / Газ - G1/4 |
| Усиленное исполнение | Да |
| Модульное исполнение | Да |
| Улучшенная газовая защита | Да |
